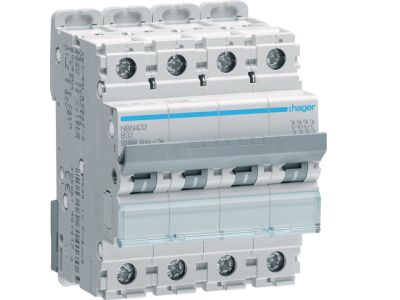

Wyłącznik nadprądowy 10kA 4P B 32A MCB | NBN432 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy NBN432 to 4-biegunowy wyłącznik o charakterystyce B, prądzie znamionowym 32 A i zdolności zwarciowej 10 kA. Zapewnia skuteczną ochronę kabli i przewodów przed skutkami przeciążeń i zwarć w instalacjach elektrycznych. Dzięki charakterystyce B urządzenie sprawdza się w obwodach o charakterze rezystancyjnym oraz przy zasilaniu oświetlenia.

• Prąd znamionowy 32 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc przewody przed przegrzaniem.
• Charakterystyka wyzwalania B: Zapewnia szybkie zadziałanie przy zwarciu – idealna do ochrony obwodów oświetleniowych i gniazd wtyczkowych.
• 4 bieguny (4P): Przeznaczony do zabezpieczania obwodów trójfazowych z przewodem neutralnym w instalacjach TN-S, TN-C-S i TT.
• Zdolność zwarciowa 10 kA: Gwarantuje skuteczne przerwanie prądów zwarciowych o dużej wartości, zwiększając bezpieczeństwo instalacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych oraz posiada certyfikat CE. Zgodność z obowiązującymi standardami gwarantuje pewność i bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy NBN432 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, komercyjnych oraz przemysłowych. Chroni obwody odbiorcze przed skutkami zwarć i przeciążeń.

• Ochrona obwodów oświetleniowych oraz gniazd wtyczkowych w instalacjach mieszkaniowych i biurowych.
• Zabezpieczanie obwodów siłowych (silniki, pompy) o charakterystyce nieprzekraczającej 32 A.
• Stosowanie w rozdzielnicach jako zabezpieczenie główne lub odbiorcze w systemach TN i TT.
• Idealny do wymiany istniejących wyłączników w modernizowanych instalacjach.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego NBN432 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Dobierz przekrój przewodów odpowiednio do prądu znamionowego (32 A) – zaleca się przewody miedziane o przekroju minimum 6 mm². Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Wyłącznik posiada charakterystykę B – wyzwalanie następuje przy prądzie 3–5 krotności prądu znamionowego (96–160 A). Jest zalecany do obwodów o małych prądach rozruchowych, np. oświetlenie.
• Czy wyłącznik nadaje się do instalacji trójfazowych z przewodem neutralnym? Tak, model 4P (4 bieguny) zabezpiecza wszystkie trzy fazy oraz przewód neutralny. Jest odpowiedni do sieci TN-S i TN-C-S.
• Jaka jest zdolność zwarciowa i czy wystarczy do typowych rozdzielnic? Zdolność zwarciowa wynosi 10 kA, co pokrywa większość standardowych warunków zwarciowych w budynkach mieszkalnych i biurowych. Dla instalacji o wyższej mocy zwarcia należy dobrać odpowiednią aparaturę.
