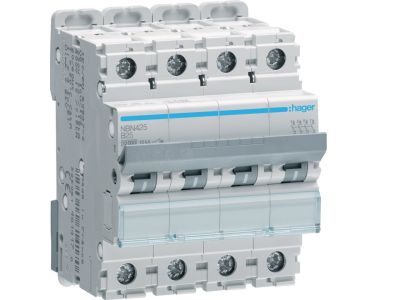

Wyłącznik nadprądowy 10kA 4P B 25A MCB | NBN425 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) NBN425 firmy to 4-polowe urządzenie zabezpieczające o prądzie znamionowym 25 A i zdolności wyłączania 10 kA. Charakterystyka B zapewnia szybkie wyzwalanie przy niskich prądach zwarciowych, co jest korzystne w obwodach o przewadze obciążeń rezystancyjnych i braku dużych prądów rozruchowych. Urządzenie przeznaczone do montażu na szynie TH/DIN, kompaktowa obudowa 4 modułów (standardowa szerokość).

• Prąd znamionowy 25 A: Bezpieczna i pewna ochrona obwodów o obciążeniu do 25 A, bez ryzyka przeciążenia przewodów.
• Zdolność wyłączania 10 kA: Gwarancja skutecznego przerywania prądów zwarciowych aż do 10 kA, minimalizująca ryzyko uszkodzeń instalacji.
• Charakterystyka B: Wyzwalacz elektromagnetyczny zadziała przy prądzie 3–5 krotności In, idealny do zabezpieczania obwodów gniazd wtykowych, oświetlenia oraz odbiorników bez wysokich prądów rozruchowych.
• 4 bieguny (4P): Ochrona we wszystkich trzech fazach i przewodzie neutralnym – kompletne zabezpieczenie w układach trójfazowych TN.
• Trwała konstrukcja modułowa: Montaż na szynie TH35, szybka wymiana i łatwa identyfikacja dzięki czytelnemu oznaczeniu prądu i charakterystyki.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich dla wyłączników nadprądowych oraz posiada oznaczenie CE. Bezpieczeństwo użytkowania potwierdzone standardami branżowymi.

Zastosowanie

Wyłącznik NBN425 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych, biurowych i przemysłowych. Dzięki charakterystyce B jest szczególnie rekomendowany do ochrony obwodów o małych prądach rozruchowych.

• Ochrona obwodów gniazd wtykowych i oświetlenia w instalacjach trójfazowych.
• Zabezpieczenie linii zasilających urządzenia biurowe, klimatyzatory, pompy ciepła.
• Stosowany w obwodach sterowania (np. jako zabezpieczenie przedlicznikowe lub odgałęźne).
• W rozdzielnicach przemysłowych do ochrony maszyn o obciążeniu rezystancyjnym i niskich prądach rozruchowych.

Wskazówki Montażowe

Montaż i demontaż wyłącznika nadprądowego mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia w całej rozdzielnicy. Urządzenie montuje się na szynie nośnej TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z prądem znamionowym (25 A) oraz normami instalacyjnymi. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. W przypadku jakichkolwiek wątpliwości skonsultuj się z wykwalifikowanym elektrykiem.

FAQ

• Czy wyłącznik NBN425 ma podświetlenie LED? Nie – model NBN425 nie jest wyposażony w podświetlenie. Jego funkcją jest ochrona obwodu, a nie sygnalizacja stanu. Do sygnalizacji zaleca się stosowanie oddzielnych lamp sygnalizacyjnych.
• Jaki jest stopień ochrony IP tego wyłącznika? Standardowo dla aparatury modułowej montowanej w rozdzielnicy, stopień ochrony wynosi IP20 – chroni przed dostępem do części czynnych palcem. Po zabudowie w obudowie rozdzielnicy uzyskuje się wyższy stopień (np. IP43 w zależności od obudowy).
• W jakim trybie pracy działa styk wyłącznika? Wyłącznik nadprądowy działa automatycznie – jego styk jest normalnie zamknięty (NO) i przewodzi prąd w stanie normalnym. Po wystąpieniu przeciążenia lub zwarcia mechanizm termobimetalowy lub elektromagnetyczny powoduje rozłączenie styku, odcinając zasilanie. Po usunięciu przyczyny zadziałania można go ręcznie ponownie załączyć.
