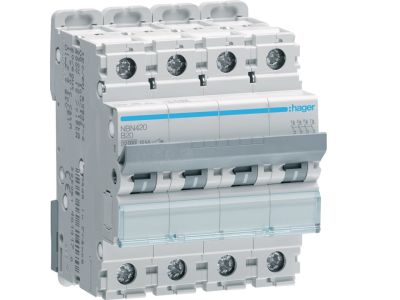

Wyłącznik nadprądowy 10kA 4P B 20A MCB | NBN420 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) NBN420 to 4-biegunowe urządzenie o charakterystyce wyzwalania B, zaprojektowane do ochrony obwodów odbiorczych przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu 20 A oraz zdolności zwarciowej 10 kA zapewnia niezawodne odcinanie zasilania w instalacjach niskiego napięcia. Cztery bieguny umożliwiają jednoczesne rozłączanie wszystkich przewodów fazowych i neutralnego, co zwiększa bezpieczeństwo obsługi.

• Prąd znamionowy 20 A: Zabezpiecza obwody o umiarkowanym obciążeniu, takie jak linie gniazd wtyczkowych czy oświetlenia, przed długotrwałym przepływem zbyt wysokiego prądu.
• Charakterystyka B (3–5 I_n): Szybkie wyzwalanie przy niewielkich prądach zwarciowych – idealna do obwodów o małych prądach rozruchowych (np. oświetlenie LED, gniazda ogólnego przeznaczenia).
• Zdolność zwarciowa 10 kA: Gwarantuje bezpieczne wyłączenie nawet przy bardzo dużym prądzie zwarciowym, chroniąc dalszą część instalacji i podłączone urządzenia.
• 4 bieguny (4P): Jednoczesne rozłączanie trzech faz i przewodu N zapewnia pełną izolację obwodu, co jest wymagane przy modernizacji lub pracach serwisowych.
• Montaż na szynie TH35: Szybki i pewny montaż w rozdzielnicach modułowych, zgodny z popularnym standardem DIN.

Zgodność z Normami

Wyłącznik nadprądowy NBN420 spełnia wymagania europejskich norm dotyczących bezpieczeństwa i działania aparatury modułowej. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z obowiązującymi przepisami.

Zastosowanie

Model NBN420 znajduje zastosowanie w rozdzielnicach budynków mieszkalnych, biurowych oraz lekkiego przemysłu, wszędzie tam gdzie wymagana jest selektywna ochrona przeciwzwarciowa i przeciążeniowa.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w instalacjach domowych i biurowych.
• Zabezpieczenie linii zasilających urządzenia o niskim prądzie rozruchowym (komputery, sprzęt RTV, małe AGD).
• Jako wyłącznik główny lub odgałęźny w tablicach rozdzielczych dla obwodów trójfazowych z przewodem neutralnym.
• Stosowanie w systemach automatyki budynkowej do ochrony szaf sterowniczych i zasilaczy PLC.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego NBN420 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest odłączony od źródła energii. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego (20 A) zgodnie z normami instalacyjnymi. Momenty dokręcania zacisków stosuj zgodnie z dokumentacją producenta (standardowo ok. 2–3 Nm). Po zamontowaniu sprawdź poprawność połączeń oraz działanie mechanizmu wyzwalacza.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika NBN420? Charakterystyka B oznacza, że wyłącznik wyzwala przy prądzie 3–5 krotności prądu znamionowego. Jest przeznaczona do obwodów o małych prądach rozruchowych, np. oświetlenia LED, gniazd ogólnego przeznaczenia – nie zaleca się jej do ochrony silników lub transformatorów.
• Jakie jest napięcie znamionowe wyłącznika? W dostarczonych danych nie podano napięcia znamionowego. Produkt jest typowym wyłącznikiem nadprądowym przeznaczonym do instalacji niskiego napięcia (np. 230/400 V AC). Dokładną wartość należy sprawdzić w karcie katalogowej producenta.
• Czy mogę użyć tego wyłącznika jako głównego wyłącznika w domu? Tak, wyłącznik 4-biegunowy o charakterystyce B i prądzie 20 A może pełnić rolę głównego zabezpieczenia w instalacjach, gdzie obciążenie nie przekracza 20 A na fazę. Przy większych mocach należy dobrać wyłącznik o wyższym prądzie znamionowym.
