Wyłącznik nadprądowy 10kA 4P B 16A MCB | NBN416 Hager

Opis i Kluczowe Cechy

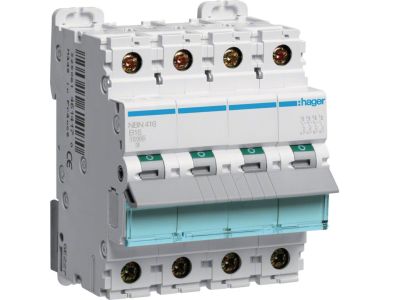

Wyłącznik nadprądowy (MCB) oznaczony symbolem NBN416 to czterobiegunowe urządzenie zabezpieczające o prądzie znamionowym 16 A i zdolności zwarciowej 10 kA. Charakterystyka B gwarantuje szybkie wyłączanie przy przeciążeniach i zwarciu, co zwiększa bezpieczeństwo instalacji. Model 4-biegunowy przeznaczony jest do pracy w sieciach trójfazowych z przewodem neutralnym.

• Prąd znamionowy 16 A: Zabezpiecza obwody o znacznym obciążeniu przed przeciążeniem i zwarciem, minimalizując ryzyko przegrzania przewodów.
• Zdolność zwarciowa 10 kA: Gwarantuje skuteczne wyłączenie nawet przy dużych prądach zwarciowych, co chroni aparaturę i instalację.

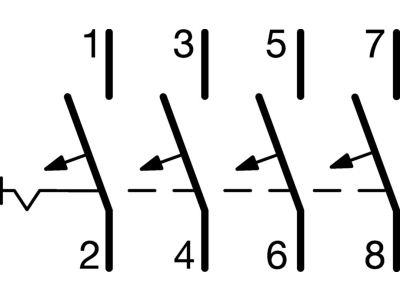

• 4 bieguny (4P): Umożliwia jednoczesne odłączanie wszystkich przewodów fazowych i neutralnego w układach trójfazowych (np. 3L+N).
• Charakterystyka B: Wyzwalanie w zakresie 3–5 krotności prądu znamionowego – optymalna do ochrony obwodów odbiorników o charakterze rezystancyjnym i niskim prądzie rozruchu (oświetlenie, gniazda wtyczkowe).
• Montaż na szynie TH35 (DIN): Zgodny z typową zabudową modułową w rozdzielnicach, ułatwia szybki i bezpieczny montaż.

Zgodność z Normami

Wyłącznik nadprądowy NBN416 został zaprojektowany zgodnie z obowiązującymi europejskimi normami dla urządzeń modułowych. Produkt posiada oznaczenie CE, co potwierdza zgodność z wymaganiami dyrektyw Unii Europejskiej. Szczegółowe dane normatywne znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Wyłącznik NBN416 znajduje zastosowanie w rozdzielnicach niskiego napięcia do zabezpieczania obwodów odbiorczych w budynkach mieszkalnych, biurowych oraz lekkim przemyśle. Sprawdza się w obwodach, gdzie wymagana jest ochrona przewodów przed przeciążeniem i zwarciem, a charakterystyka B ogranicza niepotrzebne wyłączanie przy niewielkich przeciążeniach chwilowych.

• Ochrona obwodów oświetleniowych i gniazd wtykowych w budynkach.
• Zabezpieczenie obwodów sterowania w szafach rozdzielczych i automatyce.
• Stosowanie w systemach zasilania gniazd komputerowych i urządzeń biurowych.
• Instalacje tymczasowe, przyłącza małych odbiorników trójfazowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia i upewnieniu się, że obwód nie znajduje się pod napięciem. Urządzenie montuje się na szynie TH35 (DIN), w zaciski wkłada się przewody o przekroju dobranym do prądu znamionowego i obciążalności (zalecany min. 1,5 mm² dla 16 A). Momenty dokręcania zacisków należy stosować zgodnie z danymi producenta. Przed załączeniem napięcia sprawdzić poprawność połączeń.

FAQ

• Co oznacza charakterystyka B w wyłączniku nadprądowym? Charakterystyka B oznacza, że wyłącznik wyzwala przy prądzie od 3 do 5 krotności prądu znamionowego (czyli 48–80 A dla modelu 16 A). Jest przeznaczona do ochrony przewodów i odbiorników, które nie generują dużych prądów rozruchowych – np. oświetlenie, gniazda wtyczkowe.
• Do czego służy wyłącznik 4-biegunowy (4P)? Wyłącznik 4-biegunowy rozłącza jednocześnie trzy fazy i neutralny (L1, L2, L3, N). Stosuje się go w obwodach trójfazowych, gdzie wymagane jest całkowite odłączenie wszystkich przewodów – np. w sieci TN-S, w rozdzielnicach głównych.
• Jaką zdolność zwarciową ma wyłącznik NBN416? Deklarowana zdolność zwarciowa wynosi 10 kA (10 000 A). Oznacza to, że wyłącznik jest w stanie bezpiecznie wyłączyć prąd zwarciowy o wartości do 10 kA bez uszkodzenia.
