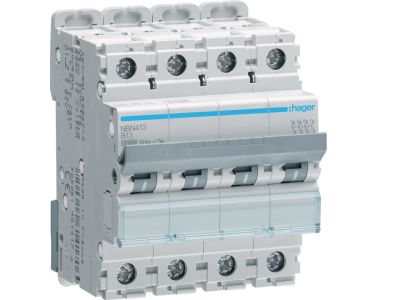

Wyłącznik nadprądowy 10kA 4P B 13A MCB | NBN413 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) NBN413 o charakterystyce B, prądzie znamionowym 13 A i zdolności zwarciowej 10 kA to kompaktowe zabezpieczenie do obwodów trójfazowych. Cztery bieguny umożliwiają jednoczesne odłączanie wszystkich przewodów fazowych, co zwiększa bezpieczeństwo instalacji. Dzięki modułowej obudowie urządzenie montuje się na szynie TH35 w standardowych rozdzielnicach.

• Prąd znamionowy 13 A: Zapewnia bezpieczną pracę w obwodach o umiarkowanym obciążeniu, skutecznie chroniąc przed przeciążeniem bez ryzyka zbędnych wyłączeń.
• Charakterystyka B: Szybkie wyzwalanie przy prądach zwarciowych w zakresie 3–5 I_n – idealne do obwodów z odbiornikami rezystancyjnymi (np. oświetlenie) i małymi silnikami.
• Zdolność zwarciowa 10 kA: Wysoka skuteczność wyłączania w instalacjach o znacznym potencjale zwarciowym, gwarantująca bezpieczeństwo ludzi i urządzeń.
• 4 bieguny (4P): Ochrona wszystkich faz w układzie trójfazowym z jednoczesnym rozłączaniem każdego bieguna, co eliminuje ryzyko pracy dwufazowej.
• Montaż na szynie DIN TH35: Szybki i pewny montaż w rozdzielnicach modułowych, oszczędność miejsca i czasu instalacji.

Zgodność z Normami

Wyłącznik nadprądowy NBN413 spełnia wymagania europejskich norm dla aparatury modułowej i posiada certyfikat CE. Jest zgodny z ogólnymi standardami DIN, co potwierdza jego niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Uniwersalna ochrona obwodów w instalacjach niskiego napięcia – od budynków mieszkalnych po obiekty przemysłowe. Sprawdza się wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie nadprądowe i zwarciowe.

• Ochrona obwodów oświetleniowych, gniazd wtykowych i sterowania w budynkach mieszkalnych oraz biurowych.
• Zabezpieczenie silników małej mocy, pomp, wentylatorów i innych odbiorników o charakterze rezystancyjnym.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach systemów TN-S, TN-C-S.
• Jako element ochronny w szafach sterowniczych i automatyce budynkowej.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odłączony od źródła zasilania. Przekrój przewodów dobrać do prądu znamionowego 13 A oraz warunków zwarciowych. Zaciski dokręcać zgodnie z dokumentacją producenta – nie przekraczać zalecanego momentu obrotowego.

FAQ

• Czy wyłącznik nadprądowy NBN413 nadaje się do ochrony silników? Dzięki charakterystyce B sprawdza się w obwodach z silnikami o małej mocy i odbiornikami rezystancyjnymi. W przypadku silników o dużym prądzie rozruchowym zaleca się charakterystykę C lub D.
• Jaka jest maksymalna temperatura otoczenia pracy? W danych producenta nie podano konkretnej wartości. Standardowo wyłączniki nadprądowe pracują w zakresie od -5°C do +40°C – szczegółowe informacje znajdują się w dokumentacji technicznej.
• Jaką zdolność zwarciową ma ten wyłącznik? Znamionowa zdolność zwarciowa wynosi 10 kA, co pozwala na bezpieczne wyłączenie prądów zwarciowych w instalacjach o takim potencjale.
