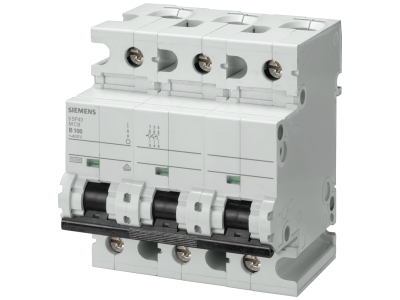

Wyłącznik nadprądowy 400V 10kA, 3-bieg., B, 80A, głęb.=70mm | 5SP4380-6 Siemens

Alternatywny kod produktu: 5SP43806

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens 5SP4380-6 to 3-biegunowe urządzenie zabezpieczające o charakterystyce B, prądzie znamionowym 80 A i napięciu 400 V. Zapewnia skuteczną ochronę przed przeciążeniem i zwarciem, a zdolność łączeniowa 10 kA gwarantuje bezpieczne wyłączenie nawet w sieciach o wysokiej mocy zwarciowej. Urządzenie wyposażono w czytelny wskaźnik położenia przełączania oraz kod Datamatrix ułatwiający identyfikację.

• Charakterystyka B: Wyzwalanie przy przeciążeniach typowych dla obwodów rezystancyjnych i małych silników, co zapewnia selektywność w instalacjach oświetleniowych i gniazd wtyczkowych.
• Prąd znamionowy 80 A: Umożliwia zabezpieczanie obwodów o znacznym obciążeniu, takich jak linie zasilające rozdzielnice czy duże odbiorniki przemysłowe, bez ryzyka przegrzania.
• Napięcie znamionowe 400 V AC: Przystosowany do pracy w sieciach trójfazowych, co pozwala na ochronę silników i urządzeń przemysłowych.
• Zdolność łączeniowa 10 kA: Gwarantuje bezpieczne wyłączenie prądów zwarciowych w typowych sieciach niskiego napięcia, minimalizując ryzyko uszkodzenia instalacji i zapewniając ochronę personelu.
• Wskaźnik położenia przełączania i kod Datamatrix: Ułatwia szybką identyfikację stanu łączeniowego (załączony/wyłączony/zadziałany) oraz dostęp do pełnej dokumentacji technicznej urządzenia.

Zgodność z Normami

Wyłącznik nadprądowy Siemens 5SP4380-6 jest zgodny z europejskimi normami dotyczącymi wyłączników nadprądowych oraz posiada certyfikat CE. Spełnia wymagania bezpieczeństwa dla instalacji niskiego napięcia, zapewniając niezawodną ochronę w standardowych zastosowaniach.

Zastosowanie

Wyłącznik nadprądowy 5SP4380-6 dedykowany jest do montażu w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych w budynkach mieszkalnych, komercyjnych i przemysłowych.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach użyteczności publicznej.
• Zabezpieczanie linii zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Ochrona silników elektrycznych i urządzeń przemysłowych o charakterystyce rozruchowej niepowodującej zbędnych wyłączeń (dzięki charakterystyce B).
• Stosowanie w infrastrukturze komercyjnej, takiej jak biura, hotele, centra handlowe, gdzie wymagana jest niezawodna ochrona przed zwarciem i przeciążeniem.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego Siemens 5SP4380-6 powinien być przeprowadzony przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta. Należy zwrócić uwagę na odpowiednie chłodzenie i nieprzekraczanie dopuszczalnych temperatur otoczenia.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Wyłącznik posiada charakterystykę B, co oznacza wyzwalanie przy przeciążeniach w zakresie typowym dla obwodów rezystancyjnych i małych silników, zapewniając selektywność w instalacjach.
• Jaka jest zdolność łączeniowa urządzenia? Zdolność łączeniowa zwarciowa wynosi 10 kA przy napięciu 400 V AC, co pozwala na bezpieczne wyłączenie prądów zwarciowych w standardowych sieciach niskiego napięcia.
• Czy wyłącznik nadprądowy posiada wskaźnik zadziałania? Tak, urządzenie wyposażone jest w widoczny wskaźnik położenia przełączania, który informuje o stanie łączeniowym (załączony/wyłączony/zadziałany). Dodatkowo na obudowie znajduje się kod Datamatrix z danymi technicznymi.
