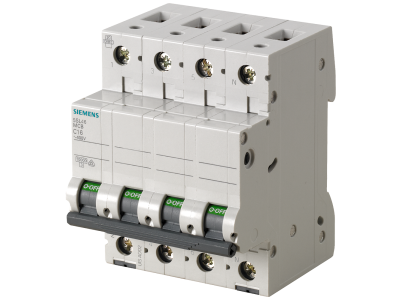

Wyłącznik nadprądowy 400V 10kA, 3+N-bieg., C, 20A | 5SL4620-7 Siemens

Alternatywny kod produktu: 5SL46207

Opis i Kluczowe Cechy

Wyłącznik nadprądowy SENTRON 5SL4620-7 to 3+N-biegunowe urządzenie ochronne o charakterystyce C i prądzie znamionowym 20A, zaprojektowane do bezpiecznej ochrony obwodów niskiego napięcia. Dzięki zdolności wyłączania zwarciowego 10kA przy napięciu 400V AC skutecznie zabezpiecza instalacje przed skutkami zwarć i przeciążeń w budynkach mieszkalnych oraz użytkowych.

• Prąd znamionowy 20A, charakterystyka C: Zapewnia selektywne wyłączanie w zakresie od 5 do 10 krotności prądu znamionowego – idealne do ochrony obwodów z silnikami, transformatorami i odbiornikami o charakterze przeciążeniowym, bez ryzyka zbędnych zadziałań.
• Zdolność wyłączania zwarciowego 10kA: Gwarantuje bezpieczne przerwanie dużych prądów zwarciowych w sieciach o podwyższonej mocy zwarciowej, chroniąc dalszą część instalacji.
• Konfiguracja 3+N (4-biegunowa): Ochrona wszystkich trzech faz oraz przewodu neutralnego, co jest wymagane w rozdzielnicach z osobnym zabezpieczeniem N.
• Montaż i demontaż bez użycia narzędzi: Szybkie zatrzaskiwanie na szynie TH35 oraz łatwe wypięcie za pomocą dźwigni, co skraca czas instalacji i serwisu.
• Możliwość zasilania przez szynę zbiorczą (tylna szyna kontaktowa): Upraszcza okablowanie w rozdzielnicy, redukuje liczbę połączeń przewodowych i zwiększa przejrzystość instalacji.

Zgodność z Normami

Wyłącznik nadprądowy SENTRON 5SL4620-7 został zaprojektowany zgodnie z wymaganiami obowiązujących norm europejskich w zakresie ochrony przeciążeniowej i zwarciowej. Posiada oznakowanie CE, potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Urządzenie przeznaczone jest do stosowania w instalacjach niskiego napięcia zgodnych ze standardem DIN.

Zastosowanie

Wyłącznik nadprądowy SENTRON 5SL4620-7 znajduje zastosowanie w różnorodnych obwodach elektrycznych, gdzie wymagana jest niezawodna ochrona oraz łatwy i szybki montaż. Sprawdza się w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, biurowych oraz obiektów użyteczności publicznej.

• Ochrona obwodów oświetleniowych i gniazd wtykowych w instalacjach domowych i przemysłowych, gdzie charakterystyka C zapobiega fałszywym wyłączeniom przy rozruchu odbiorników.
• Zabezpieczenie linii zasilających silniki, pompy, wentylatory i inne urządzenia o charakterze indukcyjnym o prądzie znamionowym do 20A.
• Stosowanie w rozdzielnicach z neutralnym N wyprowadzonym jako osobny biegun, np. w systemach TN-S lub TN-C-S.
• Jako element rozbudowy istniejących instalacji – możliwość dodania łączników pomocniczych i innych akcesoriów z gamy SENTRON.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego SENTRON 5SL4620-7 może być wykonywany wyłącznie przez wykwalifikowanego elektryka z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Urządzenie montuje się na szynie montażowej TH35 (DIN) w pozycji pionowej lub poziomej. Momenty dokręcania zacisków śrubowych oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Przekrój przewodów musi być odpowiedni do prądu znamionowego 20A i warunków zwarciowych w instalacji.

FAQ

• Czy wyłącznik SENTRON 5SL4620-7 ma podświetlenie lub wskaźnik stanu? Brak wbudowanego podświetlenia. Stan zadziałania (wykręcony) można rozpoznać po mechanicznym położeniu dźwigni. Dla zdalnej sygnalizacji zaleca się zastosowanie dedykowanego łącznika pomocniczego z gamy akcesoriów SENTRON.
• Jaki jest stopień ochrony tego wyłącznika? Typowy stopień ochrony aparatury modułowej montowanej w rozdzielnicy to IP20 (ochrona przed dotknięciem palcami). Po zainstalowaniu w zamkniętej rozdzielnicy stopień ochrony całej obudowy określa producent rozdzielnicy.
• Czy charakterystyka C oznacza, że wyłącznik wyłącza przy mniejszym prądzie niż B? Nie. Charakterystyka C wyłącza w zakresie (5–10)×In, czyli przy wyższych prądach zwarciowych niż charakterystyka B ((3–5)×In). Jest przeznaczona do obwodów z odbiornikami o wyższych prądach rozruchowych (silniki, transformatory), aby uniknąć zbędnych wyłączeń.
