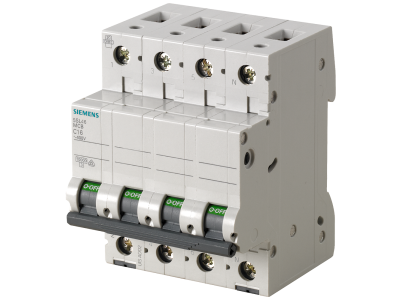

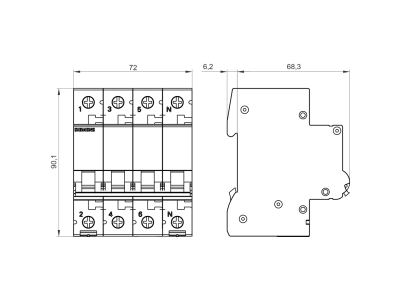

Wyłącznik nadprądowy 400V 10kA, 3+N-bieg., C, 0.3A | 5SL4614-7 Siemens

Alternatywny kod produktu: 5SL46147

Opis i Kluczowe Cechy

Wyłącznik nadprądowy SENTRON 5SL o symbolu 5SL4614-7 to 4-biegunowe urządzenie ochronne (3+N) przeznaczone do zabezpieczania obwodów przed przeciążeniem i zwarciem. Charakteryzuje się prądem znamionowym 0,3 A, napięciem 400 V oraz zdolnością zwarciową 10 kA, co gwarantuje bezpieczną pracę w standardowych instalacjach niskiego napięcia. Charakterystyka C (wyzwalanie w zakresie 5–10 × I_n) czyni go odpowiednim do obciążeń o podwyższonym prądzie rozruchowym, takich jak silniki czy transformatory. Montaż i demontaż bez użycia narzędzi ułatwia instalację.

• 3+N bieguny (4 moduły): Zabezpiecza trzy fazy przed przepięciami i zwarciami, a przewód neutralny jest rozłączany, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Prąd znamionowy 0,3 A: Umożliwia precyzyjną ochronę obwodów o bardzo małym obciążeniu, np. sterowników PLC, czujników lub linii sygnałowych, minimalizując ryzyko zbędnych wyłączeń.
• Napięcie 400 V AC: Przystosowany do pracy w sieciach trójfazowych 230/400 V, powszechnie stosowanych w budynkach mieszkalnych i komercyjnych.
• Zdolność zwarciowa 10 kA: Skutecznie przerywa prądy zwarciowe do 10 kA, chroniąc instalację i podłączone odbiorniki przed uszkodzeniem.
• Charakterystyka wyzwalania C: Odpowiednia do obciążeń indukcyjnych i silnikowych, gdzie występują podwyższone prądy rozruchowe – zapobiega niepotrzebnym wyłączeniom przy jednoczesnym zachowaniu szybkiej reakcji na zwarcia.

Zgodność z Normami

Wyłącznik nadprądowy SENTRON 5SL4614-7 spełnia wymagania norm europejskich oraz posiada certyfikat CE. Producent deklaruje zgodność z odpowiednimi dyrektywami niskonapięciowymi. Przeznaczony do montażu w obwodach o napięciu do 400 V AC.

Zastosowanie

Dzięki charakterystyce C i niskiemu prądowi znamionowemu, wyłącznik idealnie nadaje się do precyzyjnego zabezpieczania obwodów o niewielkim poborze mocy. Znajduje zastosowanie w:

• Instalacjach oświetleniowych w budynkach mieszkalnych i biurowych – szczególnie w obwodach z diodami LED charakteryzującymi się niskim prądem.
• Zabezpieczaniu obwodów sterowania – szafy sterownicze, przekaźniki, styczniki, gdzie wymagana jest selektywność przy małych prądach.
• Ochronie linii sygnałowych i czujników – w automatyce budynkowej i przemysłowej zapobiega zwarciom w dodatkowych obwodach sterowania.
• Jako zabezpieczenie podrzędne w rozdzielnicach – dla obwodów odbiorczych o mocy nieprzekraczającej ok. 0,3 A na fazę.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego powinien być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w pozycji pionowej. Zaciski dokręcaj momentem zgodnym z dokumentacją producenta (zwykle 2–2,5 Nm). Przekrój przewodów dobierz do obciążenia (dla prądu 0,3 A minimalny przekrój 1,5 mm² ze względu na wytrzymałość mechaniczną i ochronę przeciwzwarciową). Po instalacji sprawdź poprawność połączeń i działanie wyłącznika.

FAQ

• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podaje wprost stopnia ochrony, jednak jak większość aparatury modułowej montowanej w rozdzielnicach wewnętrznych, przyjmuje się IP20. Oznacza to ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami stałymi o średnicy ≥12,5 mm. Nie jest odporny na wilgoć.
• Czy wyłącznik nadprądowy 5SL4614-7 nadaje się do zabezpieczenia silnika? Tak, charakterystyka C jest zalecana do silników i innych odbiorników o charakterze indukcyjnym, pod warunkiem że prąd znamionowy silnika nie przekracza 0,3 A (przy 230 V odpowiada to mocy ok. 0,1 kW). Dla większych silników należy dobrać wyłącznik o wyższym prądzie.
• Czy można go stosować jako wyłącznik główny (odłącznik izolacyjny)? Nie, wyłącznik nadprądowy nie pełni funkcji rozłącznika izolacyjnego. Służy wyłącznie do ochrony przed przeciążeniem i zwarciem. Do odłączania napięcia w celach serwisowych należy używać wyłącznika izolacyjnego lub odłącznika.
