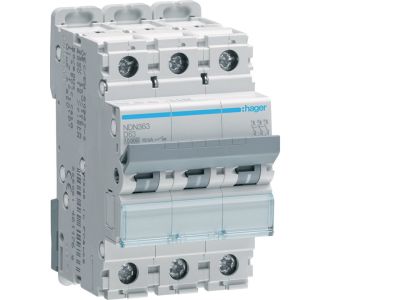

Wyłącznik nadprądowy 10kA 3P D 63A MCB | NDN363 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB o symbolu NDN363 to trójbiegunowe (3P) urządzenie zabezpieczające o prądzie znamionowym 63 A i charakterystyce wyzwalania D. Dzięki zdolności zwarciowej 10 kA skutecznie chroni przewody i kable przed skutkami zwarć i przeciążeń w instalacjach elektrycznych. Przeznaczony do montażu w rozdzielnicach modułowych na szynie TH35.

• Prąd znamionowy 63 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc przewody przed przegrzaniem w wyniku przeciążeń.
• Charakterystyka wyzwalania D: Zaprojektowana do odbiorników o wysokim prądzie rozruchowym, takich jak silniki, transformatory, spawarki czy urządzenia przemysłowe.
• Zdolność zwarciowa 10 kA: Gwarantuje skuteczne przerwanie prądów zwarciowych do 10 kA, minimalizując ryzyko uszkodzenia instalacji i podłączonych urządzeń.
• Konstrukcja 3-biegunowa (3P): Umożliwia zabezpieczenie obwodów trójfazowych, co jest niezbędne w rozdzielnicach przemysłowych i komercyjnych.
• Montaż na szynie TH35 (DIN): Szybki i pewny montaż w standardowych rozdzielnicach modułowych, zgodny z ogólnymi zasadami branżowymi.

Zgodność z Normami

Wyłącznik nadprądowy NDN363 spełnia wymagania odpowiednich norm europejskich i posiada certyfikat CE, co potwierdza zgodność z obowiązującymi przepisami bezpieczeństwa dla aparatury modułowej niskiego napięcia.

Zastosowanie

Dzięki charakterystyce D i parametrom 63 A / 10 kA wyłącznik NDN363 znajduje zastosowanie w obwodach, gdzie występują odbiorniki o dużym prądzie rozruchu oraz wymagana jest niezawodna ochrona przeciążeniowa i zwarciowa.

• Zabezpieczenie silników elektrycznych w napędach przemysłowych, wentylacjach, pompach.
• Ochrona obwodów transformatorów, spawarek, urządzeń spawalniczych i klimatyzacyjnych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w halach produkcyjnych, warsztatach, magazynach.
• Zabezpieczenie linii zasilających maszyny CNC, dźwigi, taśmociągi i inne urządzenia o charakterystyce rozruchowej wymagającej charakterystyki D.

Wskazówki Montażowe

Montaż wyłącznika może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Urządzenie należy instalować na szynie montażowej TH35 (DIN) w rozdzielnicy o stopniu ochrony dostosowanym do warunków otoczenia. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany. Przekrój przewodów dobrać zgodnie z normami (np. do 63 A – min. 16 mm² Cu) oraz według dokumentacji producenta. Moment dokręcania zacisków stosować zgodnie z danymi podanymi na obudowie lub w załączonej instrukcji.

FAQ

• Jakie napięcie znamionowe ma wyłącznik NDN363? W dostępnych danych technicznych nie podano napięcia znamionowego. Należy sprawdzić oznaczenia na obudowie produktu lub w dokumentacji producenta. Standardowo wyłączniki nadprądowe 3P przeznaczone są do pracy w sieciach 230/400 V AC.
• Czy wyłącznik nadaje się do zabezpieczenia silników? Tak, charakterystyka D jest dedykowana dla odbiorników o wysokim prądzie rozruchowym, takich jak silniki elektryczne, transformatory czy urządzenia spawalnicze. Należy jednak dobrać prąd znamionowy odpowiednio do obciążenia.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Stopień ochrony nie został określony w danych. Dla aparatury modułowej montowanej w rozdzielnicach standardowo przyjmuje się IP20 (brak ochrony przed wilgocią), chyba że producent poda wyższy stopień.
