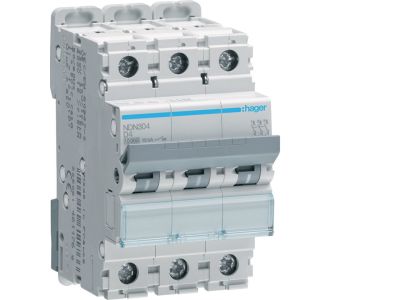

Wyłącznik nadprądowy 10kA 3P D 4A MCB | NDN304 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB NDN304 to trójbiegunowe urządzenie ochronne o prądzie znamionowym 4A i zdolności zwarciowej 10 kA. Charakterystyka wyzwalania D sprawia, że element ten przeznaczony jest do zabezpieczania obwodów, w których występują wysokie prądy rozruchowe – na przykład przy silnikach elektrycznych, transformatorach czy zasilaczach impulsowych. Szerokość modułu (standardowa dla aparatury modułowej) umożliwia łatwy montaż w rozdzielnicach na szynie TH35.

• Prąd znamionowy 4 A: zapewnia ochronę przewodów i odbiorników przed przeciążeniem w obwodach o niewielkim poborze mocy, np. w układach sterowania czy oświetleniu.
• Charakterystyka wyzwalania D: dopuszcza chwilowe przeciążenia o wartości od 10 do 20 krotności prądu znamionowego, co pozwala uniknąć zbędnych wyłączeń podczas rozruchu silników i urządzeń indukcyjnych.
• Zdolność zwarciowa 10 kA: gwarantuje bezpieczne przerwanie prądów zwarciowych o wartości do 10 kA, minimalizując ryzyko uszkodzenia instalacji i sprzętu.

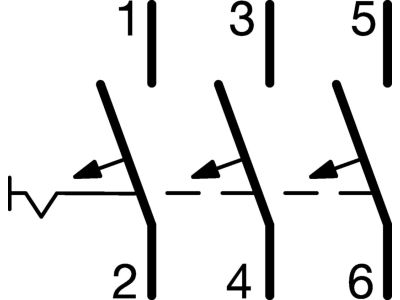

• Trzy bieguny (3P): umożliwiają jednoczesne odłączenie wszystkich trzech faz, co jest wymagane w trójfazowych odbiornikach i obwodach.
• Montaż na szynie DIN TH35: szybki i pewny montaż w standardowych rozdzielnicach, bez potrzeby stosowania dodatkowych akcesoriów.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących europejskich norm dla wyłączników nadprądowych (MCB). Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej. Montaż i eksploatacja zgodnie z dokumentacją producenta zapewniają pełną funkcjonalność i bezpieczeństwo.

Zastosowanie

Wyłącznik nadprądowy NDN304 znajduje zastosowanie w instalacjach przemysłowych, komercyjnych oraz w rozdzielnicach sterowniczych, gdzie wymagana jest selektywna ochrona obwodów o charakterystyce D. Poniżej przedstawiono typowe scenariusze użycia:

• Ochrona obwodów silników elektrycznych z uwzględnieniem wysokiego prądu rozruchowego.
• Zabezpieczenie transformatorów, dławików i zasilaczy impulsowych w szafach sterowniczych.
• Ochrona obwodów oświetlenia LED z dużymi kondensatorami filtrującymi (wysoki prąd załączenia).
• Stosowanie w układach automatyki budynkowej i przemysłowej jako zabezpieczenie nadprądowe linii sterowniczych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie DIN TH35 (35 mm). Przekrój przewodów należy dobrać do prądu znamionowego obwodu – zgodnie z normami instalacyjnymi. Momenty dokręcania zacisków oraz maksymalne przekroje przewodów – według danych producenta zawartych w oryginalnej dokumentacji. Przed włączeniem napięcia należy sprawdzić poprawność podłączenia oraz działanie mechanizmu wyzwalania.

FAQ

• Czy wyłącznik nadprądowy NDN304 nadaje się do ochrony silników? Tak – charakterystyka D umożliwia przepływ wysokich prądów rozruchowych (do 20×In) bez zbędnego wyłączania, co jest typowe dla silników indukcyjnych.
• Jaką zdolność zwarciową ma ten wyłącznik? Zdolność zwarciowa wynosi 10 kA, co oznacza, że urządzenie bezpiecznie przerwie prąd zwarciowy do 10 000 A.
• Czy wymagana jest dodatkowa ochrona różnicowoprądowa? Wyłącznik nadprądowy nie zabezpiecza przed porażeniem prądem różnicowym. W obwodach, gdzie wymagana jest ochrona przeciwporażeniowa, należy zastosować wyłącznik różnicowoprądowy (RCD) w układzie szeregowym.
