Opis i Kluczowe Cechy

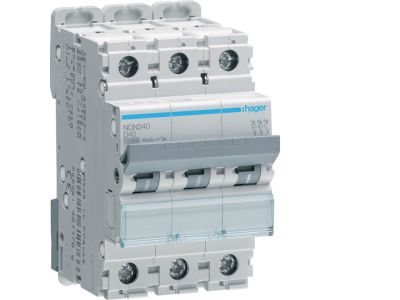

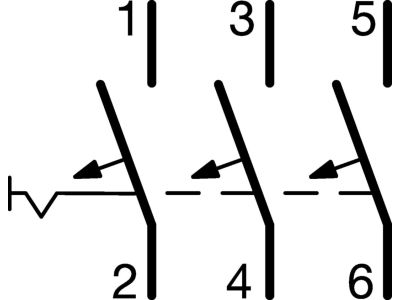

Symbol NDN340 to trójbiegunowy wyłącznik nadprądowy (MCB) o prądzie znamionowym 40 A i zdolności zwarciowej 10 kA. Charakterystyka D zapewnia selektywne wyzwalanie przy prądach od 10 do 20 In, co czyni go odpowiednim do zabezpieczania obwodów z silnikami, transformatorami i innymi odbiornikami o dużym prądzie rozruchowym. Służy do ochrony kabli i przewodów przed skutkami zwarć i przeciążeń w instalacjach elektrycznych.

• Prąd znamionowy 40 A: pozwala zabezpieczać obwody o znacznym obciążeniu, minimalizując ryzyko przegrzania przewodów i uszkodzenia izolacji.
• Charakterystyka D (10–20 In): opóźnione wyzwalanie zapobiega niepotrzebnym wyłączeniom podczas rozruchu silników, sprężarek czy transformatorów.
• Zdolność zwarciowa 10 kA: gwarantuje bezpieczne przerwanie obwodu w przypadku zwarć o wysokiej energii, chroniąc zarówno instalację, jak i podłączone urządzenia.
• Trzy bieguny (3P): jednoczesna ochrona wszystkich trzech faz w układach trójfazowych, zapewniająca symetryczne wyłączenie.
• Budowa modułowa (szerokość zgodna z normą DIN): łatwy montaż w rozdzielnicach na szynie TH35, bez konieczności stosowania dodatkowych uchwytów.

Zgodność z Normami

Wyłącznik nadprądowy NDN340 spełnia wymagania obowiązujących norm europejskich (seria EN 60898) oraz posiada certyfikat CE, co potwierdza jego zgodność z dyrektywami bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do użytku w instalacjach niskiego napięcia.

Zastosowanie

Dzięki charakterystyce D oraz wysokiej zdolności zwarciowej wyłącznik sprawdza się w obwodach, w których występują duże prądy rozruchowe. Rekomendowany do:

• Zabezpieczania silników elektrycznych, wentylatorów i pomp – charakterystyka D eliminuje fałszywe wyłączenia przy starcie.
• Ochrony linii zasilających transformatory i dławiki, gdzie prąd udarowy może być wielokrotnie wyższy od prądu znamionowego.
• Stosowania w rozdzielnicach głównych i przemysłowych jako zabezpieczenie przed zwarciami i przeciążeniami.
• Zasilania urządzeń spawalniczych, sprężarek i innych odbiorników o nieliniowym poborze prądu.

Wskazówki Montażowe

Montaż wyłącznika może być wykonany wyłącznie przez wykwalifikowaną osobę z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony odpowiednim dla danego środowiska. Przed montażem należy sprawdzić przekrój przewodów – musi być dobrany do prądu znamionowego 40 A zgodnie z normą PN-HD 60364. Moment dokręcania zacisków oraz dopuszczalny przekrój przewodów znajdują się w dokumentacji technicznej producenta. Po zamontowaniu i podłączeniu sprawdzić poprawność działania poprzez ręczne załączenie i wyłączenie.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika NDN340? Charakterystyka D oznacza, że wyzwalanie termiczne (przeciążeniowe) działa standardowo, a wyzwalanie elektromagnetyczne (zwarciowe) następuje w zakresie 10–20 krotności prądu znamionowego. Dzięki temu wyłącznik jest odporny na krótkie impulsy prądowe, np. podczas rozruchu silników.
• Czy mogę stosować ten wyłącznik w instalacji domowej? Charakterystyka D jest zalecana przede wszystkim do obwodów o dużym prądzie rozruchowym (maszyny, transformatory). W typowych instalacjach mieszkaniowych (oświetlenie, gniazda) bezpieczniejsze będzie zastosowanie charakterystyki B lub C, ponieważ charakterystyka D może nie wyzwolić się przy małych zwarć w obwodzie.
• Jaki stopień ochrony ma wyłącznik? Jako aparat modułowy przeznaczony do montażu wewnątrz rozdzielnicy, wyłącznik posiada standardowy stopień ochrony IP20 dla części przedniej (zaciski przewodów są chronione przez obudowę rozdzielnicy). Szczegółowe dane dotyczące odporności na kurz i wilgoć znajdują się w karcie katalogowej produktu.
