Wyłącznik nadprądowy 10kA 3P D 20A MCB | NDN320 Hager

Opis i Kluczowe Cechy

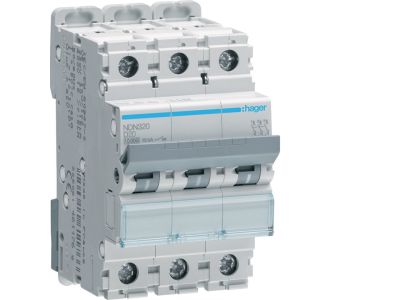

Wyłącznik nadprądowy MCB NDN320 to trójbiegunowe urządzenie ochronne z charakterystyką wyzwalania D, zaprojektowane do zabezpieczania obwodów przed skutkami zwarć i przeciążeń. Prąd znamionowy 20 A pozwala na bezpieczną pracę w instalacjach o umiarkowanym obciążeniu, a zdolność zwarciowa 10 kA gwarantuje skuteczne rozłączenie nawet w przypadku silnych zwarć w sieci niskiego napięcia.

• Prąd znamionowy 20 A: odpowiedni do ochrony obwodów odbiorczych i rozdzielczych bez ryzyka przegrzania przewodów.
• Charakterystyka D: odporność na chwilowe prądy rozruchowe (np. silników, transformatorów) – wyłącznik nie wyzwala się podczas typowych skoków prądu.
• Zdolność zwarciowa 10 kA: pewne rozłączenie nawet przy dużych prądach zwarciowych, zapewniające bezpieczeństwo instalacji i personelu.

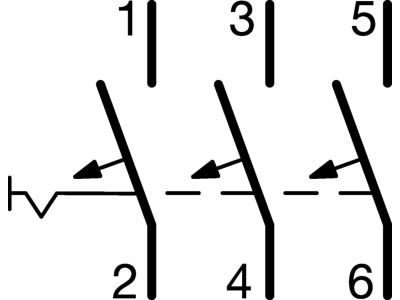

• Trzy bieguny (3P): kompleksowa ochrona obwodów trójfazowych – wszystkie fazy są jednocześnie odłączane w przypadku awarii.
• Konstrukcja modułowa: łatwy montaż na szynie TH35 w rozdzielnicach – zajmuje standardową szerokość modułu (szczegółowa liczba modułów znajduje się w dokumentacji producenta).

Zgodność z Normami

Wyłącznik nadprądowy NDN320 spełnia wymagania odpowiednich norm europejskich (seria IEC/EN 60898) oraz posiada certyfikat CE potwierdzający zgodność z obowiązującymi przepisami bezpieczeństwa. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z normami krajowymi.

Zastosowanie

Dzięki charakterystyce D i prądowi 20 A wyłącznik sprawdza się w obwodach, gdzie występują wysokie prądy rozruchowe. Polecany do:

• Ochrona obwodów silników elektrycznych (wentylatory, pompy, sprężarki) przed przeciążeniem i zwarciem.
• Zabezpieczenie transformatorów sterowniczych i dławików, które generują chwilowe udary prądowe przy załączaniu.
• Ochrona linii oświetleniowych z dużymi kondensatorami (np. lampy LED z statecznikami) oraz instalacji przemysłowych.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach w obiektach komercyjnych i produkcyjnych.

Wskazówki Montażowe

Montaż i konserwację wyłącznika może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (zalecany min. 2,5 mm² dla prądu 20 A). Moment dokręcania zacisków – zgodnie z dokumentacją techniczną producenta. Przed uruchomieniem sprawdzić poprawność połączeń i ustawienia charakterystyki.

FAQ

• Co oznacza charakterystyka D w wyłączniku nadprądowym? Charakterystyka D oznacza, że wyłącznik wytrzymuje chwilowe prądy rozruchowe od 10 do 20 razy większe od prądu znamionowego (In). Jest przeznaczona do obciążeń indukcyjnych, takich jak silniki, transformatory, gdzie przy starcie występują wysokie udary prądu.
• Jaki jest maksymalny prąd zwarciowy wyłącznika NDN320? Zgodnie z danymi producenta zdolność zwarciowa wynosi 10 kA. Oznacza to, że wyłącznik bezpiecznie rozłączy prąd zwarciowy do 10 000 amperów w sieci trójfazowej.
• Do jakich obwodów najlepiej nadaje się wyłącznik 3-biegunowy 20 A? Trzybiegunowy MCB 20 A z charakterystyką D stosuje się głównie w obwodach trójfazowych, które zasilają silniki, sprężarki, pompy, wentylatory oraz transformatory. Zabezpiecza przewody przed przeciążeniem i zwarciem, umożliwiając pracę urządzeń z wysokim prądem rozruchu.
