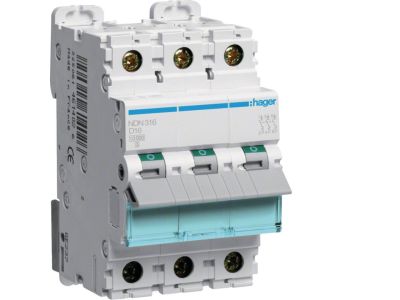

Wyłącznik nadprądowy 10kA 3P D 16A MCB | NDN316 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB NDN316 to trójbiegunowe urządzenie o charakterystyce D, prądzie znamionowym 16 A i zdolności zwarciowej 10 kA. Zapewnia niezawodną ochronę instalacji przed skutkami przeciążeń i zwarć, szczególnie w obwodach z odbiornikami o wysokim prądzie rozruchowym.

• Prąd znamionowy 16 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu – bez ryzyka przegrzania styków i przewodów przy prawidłowym doborze przekroju.
• Charakterystyka D: zaprojektowana do odbiorników o dużym prądzie rozruchowym (silniki, transformatory) – wytrzymuje krótkotrwałe przeciążenia, eliminując zbędne wyłączenia.
• Zdolność zwarciowa 10 kA: gwarantuje skuteczne wyłączenie w przypadku zwarcia w sieciach o dużym potencjale zwarciowym, zwiększając poziom bezpieczeństwa instalacji.
• 3 bieguny (3P): jednoczesne zabezpieczenie trzech faz w obwodach trójfazowych – kompleksowa ochrona w standardowych rozdzielnicach.
• Kompaktowa konstrukcja MCB: łatwy montaż na szynie DIN TH35, szybkie przywracanie zasilania po zadziałaniu dzięki ręcznej dźwigni.

Zgodność z Normami

Wyłącznik nadprądowy NDN316 spełnia wymagania europejskich norm dla wyłączników nadprądowych (MCB) oraz posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy NDN316 znajduje zastosowanie w rozdzielnicach niskiego napięcia, szczególnie w obwodach z odbiornikami o charakterystyce indukcyjnej lub z wysokim prądem rozruchowym.

• Zabezpieczanie silników elektrycznych, transformatorów i układów oświetleniowych z zapłonnikami.
• Ochrona obwodów w instalacjach przemysłowych, gdzie występują duże prądy zwarciowe.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w budynkach komercyjnych i użyteczności publicznej.
• Zabezpieczanie linii zasilających maszyny i urządzenia w warsztatach i halach produkcyjnych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego NDN316 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać odpowiednio do prądu znamionowego 16 A. Moment dokręcania zacisków zgodnie z dokumentacją producenta. Po zakończeniu montażu sprawdź poprawność połączeń.

FAQ

• Czy wyłącznik NDN316 nadaje się do zabezpieczania silników? Tak, charakterystyka D jest przeznaczona do odbiorników o wysokim prądzie rozruchowym, np. silników i transformatorów – minimalizuje ryzyko fałszywych wyłączeń.
• Jaką zdolność zwarciową ma wyłącznik? Zdolność zwarciowa wynosi 10 kA, co zapewnia skuteczne wyłączenie w przypadku zwarcia w sieciach o dużym potencjale zwarciowym.
• Czy wyłącznik można ręcznie wyłączyć w celach serwisowych? Tak, wyłącznik posiada dźwignię umożliwiającą ręczne wyłączenie i włączenie – przydatne przy awaryjnym odcięciu zasilania lub pracach konserwacyjnych.
