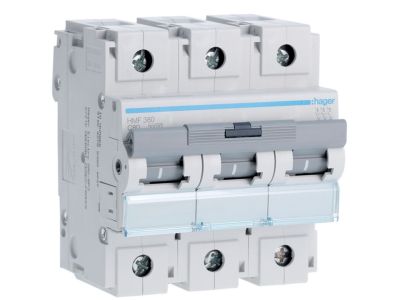

Wyłącznik nadprądowy 10kA 3P C 80A MCB | HMF380 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy HMF380 marki HAGER to zaawansowany aparat modułowy typu MCB (Miniature Circuit Breaker), zaprojektowany do profesjonalnych systemów rozdziału energii. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 80A oraz trójbiegunową konstrukcją (3P), co pozwala na jednoczesne zabezpieczenie trzech faz obwodu. Kluczowym parametrem jest znamionowa zwarciowa zdolność łączeniowa na poziomie 10 kA, co gwarantuje bezpieczne przerwanie obwodu nawet w przypadku wystąpienia prądów zwarciowych o dużym natężeniu, chroniąc tym samym infrastrukturę kablową przed zniszczeniem termicznym i mechanicznym.

Charakterystyka wyzwalania typu C została dobrana z myślą o odbiornikach o zwiększonym prądzie rozruchowym, co eliminuje ryzyko niepożądanych zadziałań podczas startu urządzeń. Wyłącznik pełni podwójną funkcję: chroni instalację przed skutkami przeciążeń (poprzez człon termobimetalowy) oraz przed skutkami zwarć (poprzez człon elektromagnetyczny). Dodatkowo, aparat może służyć jako skuteczny środek ochrony przeciwporażeniowej poprzez samoczynne wyłączenie zasilania w układach o odpowiednio niskiej impedancji pętli zwarcia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy PN-EN 60898-1 oraz PN-EN 60947-2, co potwierdza jego niezawodność w zastosowaniach przemysłowych i komercyjnych. Posiada certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku Unii Europejskiej oraz zachowania najwyższych standardów bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik HMF380 znajduje szerokie zastosowanie w rozdzielnicach głównych i oddziałowych, gdzie wymagane jest zabezpieczenie obwodów o dużym obciążeniu. Idealnie sprawdza się w:

• Zabezpieczaniu silników elektrycznych o średniej mocy i innych odbiorników indukcyjnych.
• Ochronie linii zasilających w budynkach użyteczności publicznej i obiektach przemysłowych.
• Systemach automatyki budynkowej, gdzie wymagana jest wysoka selektywność i pewność zadziałania.
• Instalacjach, w których występują odbiorniki generujące przejściowe piki prądowe.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem następujących zasad:

• Aparat jest przystosowany do montażu na standardowej szynie DIN (TS35), co zapewnia szybką i stabilną instalację wewnątrz rozdzielnicy.
• Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów przyłączeniowych musi być dostosowany do prądu znamionowego 80A, zgodnie z aktualnymi tabelami obciążalności długotrwałej.
• Zaleca się regularną kontrolę wzrokową stanu połączeń oraz weryfikację poprawności osadzenia aparatu na szynie.

FAQ

• Czy charakterystyka C jest odpowiednia do oświetlenia LED? Tak, charakterystyka C jest często zalecana przy dużych grupach opraw LED ze względu na ich wysokie prądy rozruchowe zasilaczy impulsowych.
• Jaka jest główna różnica między 6kA a 10kA w tym modelu? Wartość 10kA oznacza wyższą wytrzymałość aparatu na prądy zwarciowe, co jest kluczowe w instalacjach położonych blisko transformatora lub w rozdzielnicach głównych.
• Czy wyłącznik HMF380 posiada wskaźnik położenia styków? Tak, produkty serii HAGER MCB są wyposażone w czytelną sygnalizację stanu pracy, co podnosi bezpieczeństwo obsługi serwisowej.
