Wyłącznik nadprądowy 10kA 3P C 20A MCB | NCN320 Hager

Opis i Kluczowe Cechy

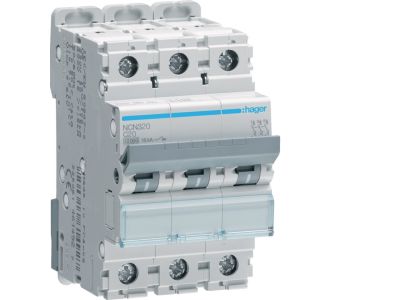

Wyłącznik nadprądowy (MCB) NCN320 to trójbiegunowy aparat modułowy o charakterystyce wyzwalania C i prądzie znamionowym 20 A. Dzięki zdolności zwarciowej 10 kA zapewnia skuteczną ochronę kabli i przewodów przed skutkami zwarć oraz przeciążeń w instalacjach elektrycznych. Zajmuje 3 standardowe moduły na szynie DIN TH35, co umożliwia łatwy montaż w rozdzielnicach.

• Charakterystyka wyzwalania C: Dostosowana do obciążeń o podwyższonym prądzie rozruchowym, np. silników elektrycznych, transformatorów, oświetlenia halogenowego – zapobiega niepotrzebnym wyłączeniom przy jednoczesnej ochronie przed przeciążeniem.
• Zdolność zwarciowa 10 kA: Gwarantuje bezpieczne wyłączenie w przypadku zwarć o dużym prądzie, chroniąc instalację i urządzenia przed uszkodzeniem.
• Prąd znamionowy 20 A: Odpowiedni do zabezpieczania obwodów odbiorczych o znacznym obciążeniu, np. instalacji gniazd wtyczkowych, linii zasilających urządzenia przemysłowe.

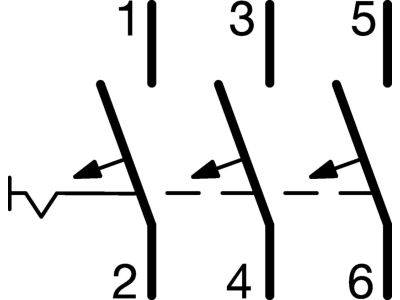

• Trzy bieguny (3P): Umożliwiają jednoczesne zabezpieczenie wszystkich trzech faz w sieci trójfazowej, zapewniając kompleksową ochronę.
• Modułowa konstrukcja: Montaż na szynie DIN TH35 (3 moduły) – szybki i pewny montaż w standardowych rozdzielnicach, łatwa wymiana.

Zgodność z Normami

Wyłącznik nadprądowy NCN320 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania stawiane aparaturze modułowej stosowanej w instalacjach niskiego napięcia, co potwierdza jego niezawodność i bezpieczeństwo użytkowania.

Zastosowanie

Wyłącznik NCN320 znajduje zastosowanie w zabezpieczaniu obwodów elektrycznych w budynkach mieszkalnych, komercyjnych i przemysłowych. Charakterystyka C czyni go szczególnie przydatnym w obwodach, gdzie występują chwilowe prądy rozruchowe.

• Ochrona obwodów silników elektrycznych, pomp, wentylatorów i sprężarek w instalacjach przemysłowych i HVAC.
• Zabezpieczenie linii zasilających transformatory oświetleniowe oraz oprawy ze źródłami LED i halogenowymi o większym prądzie rozruchowym.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach budynków użyteczności publicznej jako zabezpieczenie przedlicznikowe lub odbiorcze.
• Ochrona obwodów gniazd zasilających urządzenia o podwyższonym poborze mocy w warsztatach i laboratoriach.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego NCN320 może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest bezpieczny. Urządzenie montuje się na szynie DIN TH35 (3 moduły) w pozycji pionowej. Momenty dokręcania zacisków oraz przekroje przyłączanych przewodów należy dobrać zgodnie z zaleceniami producenta zawartymi w instrukcji. Przekrój przewodów powinien odpowiadać prądowi znamionowemu oraz warunkom instalacji.

FAQ

• Czy wyłącznik NCN320 nadaje się do ochrony obwodów z silnikami? Tak, charakterystyka wyzwalania C została zaprojektowana z uwzględnieniem prądów rozruchowych silników. Należy jednak sprawdzić, czy prąd znamionowy wyłącznika (20 A) odpowiada obciążeniu silnika, oraz zastosować odpowiednią koordynację z wyłącznikiem silnikowym, jeśli wymagana.
• Jaki jest stopień ochrony wyłącznika? Standardowo aparatura modułowa do montażu w rozdzielnicach posiada stopień ochrony IP20 (ochrona przed dotknięciem palcem). Dokładne dane znajdują się w karcie katalogowej produktu. Po zamontowaniu w rozdzielnicy stopień ochrony zależy od zastosowanej obudowy.
• Jaką funkcję pełni charakterystyka C w wyłączniku nadprądowym? Charakterystyka C oznacza, że wyłącznik wyzwala przy prądzie przeciążeniowym oraz zwarciowym w zakresie 5–10 razy prądu znamionowego. Jest to kompromis pomiędzy ochroną przewodów a unikaniem zbędnych wyłączeń przy typowych prądach rozruchowych urządzeń takich jak silniki czy transformatory.
