Wyłącznik nadprądowy 400V 10kA, 3-bieg., C, 20A, głęb.=70mm | 5SY4320-7 Siemens

Alternatywny kod produktu: 5SY43207

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens SENTRON 5SY4320-7 to trójbiegunowy aparat ochronny o charakterystyce C, prądzie znamionowym 20 A i zdolności zwarciowej 10 kA przy napięciu 400 V. Głębokość 70 mm ułatwia zabudowę w kompaktowych rozdzielnicach. Należy do sprawdzonej serii 5SY, która oferuje prosty montaż bez narzędzi i uniwersalne okablowanie.

• Prąd znamionowy 20 A i charakterystyka C: Zabezpiecza obwody o dużym obciążeniu – idealny do obwodów gniazd wtyczkowych, oświetlenia oraz urządzeń o prądzie rozruchowym (np. silniki, transformatory). Charakterystyka C wyzwala przy 5–10 krotności prądu znamionowego, zapobiegając niepotrzebnym wyłączeniom przy rozruchu.
• Zdolność zwarciowa 10 kA przy 400 V: Wysoka wytrzymałość na prądy zwarciowe zapewnia bezpieczeństwo w instalacjach o znacznym potencjale zwarciowym, typowych dla budynków użyteczności publicznej i obiektów przemysłowych.
• Montaż bez narzędzi – podwójny suwak: Szybki montaż i demontaż na szynie TH35 bez użycia narzędzi, co skraca czas instalacji i ułatwia modernizację rozdzielnic.
• Dwukomorowy zacisk: Umożliwia elastyczne podłączenie przewodów i szyn zbiorczych – proste okablowanie zarówno od góry, jak i od dołu, a także zasilanie przez tylną szynę zbiorczą.

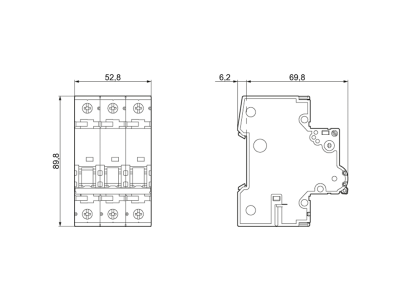

• Głębokość 70 mm: Kompaktowa budowa pozwala na łatwą zabudowę w płytkich rozdzielnicach, oszczędzając miejsce w szafie elektrycznej.

Zgodność z Normami

Wyłącznik nadprądowy 5SY4320-7 spełnia wymagania europejskich norm dotyczących aparatury ochronnej (seria EN/IEC 60898) oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie ze standardami DIN, co gwarantuje kompatybilność z systemami instalacyjnymi w całej Europie.

Zastosowanie

Wyłącznik nadprądowy SENTRON 5SY przeznaczony jest do ochrony przeciwzwarciowej i przeciążeniowej w obwodach odbiorczych. Znajduje zastosowanie w:

• Ochronie obwodów gniazd wtyczkowych, oświetlenia i ogrzewania w budynkach mieszkalnych oraz użyteczności publicznej.
• Zabezpieczaniu linii zasilających urządzenia przemysłowe, np. małe silniki, sprężarki, pompy – dzięki charakterystyce C doskonale znoszącej prądy rozruchowe.
• Rozdzielnicach głównych i podrozdzielnicach w obiektach komercyjnych oraz przemysłowych, gdzie wymagana jest wysoka zdolność zwarciowa 10 kA.
• Modernizacji istniejących instalacji – kompatybilność z szyną TH35 oraz łatwy montaż bez narzędzi ułatwiają wymianę starszych zabezpieczeń.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, po bezwzględnym odłączeniu napięcia w całej rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) z wykorzystaniem wbudowanego podwójnego suwaka – nie wymaga narzędzi. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową dla danego obwodu (zalecany max. przekrój podany w dokumentacji producenta). Moment dokręcania zacisków musi być zgodny z instrukcją dołączoną do urządzenia. Po zakończeniu instalacji sprawdź poprawność działania testem zwarcia i przeciążenia.

FAQ

• Jakie są krzywe wyzwalania wyłącznika 5SY4320-7? Charakterystyka C oznacza, że wyzwalanie magnetyczne następuje przy prądzie od 5 do 10 razy większym od prądu znamionowego (20 A). Pozwala to uniknąć zbędnych wyłączeń podczas rozruchu urządzeń o podwyższonym prądzie początkowym, jednocześnie zapewniając skuteczną ochronę przed zwarciami.
• Czy montaż wyłącznika wymaga narzędzi? Nie, seria 5SY została wyposażona w podwójny suwak, który umożliwia szybkie zatrzaśnięcie na szynie TH35 bez użycia śrubokręta. Demontaż również odbywa się beznarzędziowo, co przyspiesza prace modernizacyjne.
• Czy wyłącznik nadprądowy można stosować w instalacjach trójfazowych? Tak, model 5SY4320-7 jest trójbiegunowy i przeznaczony do obwodów trójfazowych o napięciu 400 V międzyfazowym. Każdy biegun zabezpiecza niezależnie, a wspólna charakterystyka zapewnia skoordynowane wyłączenie wszystkich faz w przypadku zwarcia lub przeciążenia.
