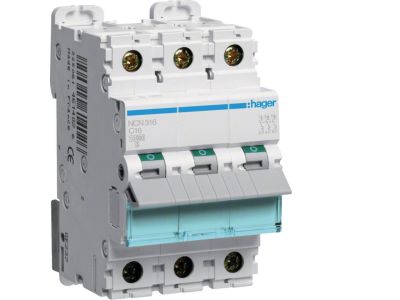

Wyłącznik nadprądowy 10kA 3P C 16A MCB | NCN316 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB NCN316 to trójbiegunowy (3P) wyłącznik o charakterystyce C i prądzie znamionowym 16 A. Jego zdolność zwarciowa 10 kA zapewnia skuteczną ochronę przewodów przed skutkami zwarć i przeciążeń w instalacjach elektrycznych.

• Prąd znamionowy 16 A: odpowiedni do zabezpieczania obwodów o standardowym obciążeniu, takich jak oświetlenie i gniazda wtyczkowe.
• Charakterystyka C: gwarantuje wyzwalanie przy prądzie 5–10 krotności I_n, co jest optymalne dla odbiorników o charakterze indukcyjnym (silniki, transformatory).
• Zdolność zwarciowa 10 kA: bezpieczne wyłączanie nawet przy wysokich prądach zwarciowych, zwiększające ochronę instalacji i urządzeń.
• Trzy bieguny (3P): umożliwia kompleksową ochronę obwodów trójfazowych w jednej obudowie modułowej.

Zgodność z Normami

Wyłącznik nadprądowy NCN316 spełnia wymagania obowiązujących norm europejskich (seria EN/IEC 60898) dotyczących wyłączników nadprądowych do instalacji domowych i podobnych. Produkt posiada oznaczenie CE potwierdzające zgodność z dyrektywami unijnymi.

Zastosowanie

Wyłącznik NCN316 przeznaczony jest do ochrony przewodów w instalacjach elektrycznych przed skutkami zwarć i przeciążeń. Sprawdza się w różnorodnych obwodach:

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczanie obwodów zasilających urządzenia o charakterze indukcyjnym – silniki, transformatory, sprężarki.
• Stosowanie w rozdzielnicach budynkowych i przemysłowych wymagających charakterystyki C.
• Ochrona obwodów trójfazowych w instalacjach przemysłowych i komercyjnych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego NCN316 powinien być wykonany wyłącznie przez wykwalifikowanego elektryka z uprawnieniami SEP. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika NCN316? Zdolność zwarciowa wynosi 10 kA zgodnie z danymi katalogowymi.
• Co oznacza charakterystyka C w tym wyłączniku? Charakterystyka C oznacza, że wyłącznik wyzwala przy prądzie od 5 do 10 krotności prądu znamionowego. Jest zalecana do obwodów z obciążeniami o charakterze indukcyjnym, np. silniki elektryczne.
• Ile biegunów ma wyłącznik NCN316? Wyłącznik jest trójbiegunowy (3P), co umożliwia jednoczesną ochronę wszystkich trzech faz w obwodach trójfazowych.
