Wyłącznik nadprądowy 10kA 3P C 13A MCB | NCN313 Hager

Opis i Kluczowe Cechy

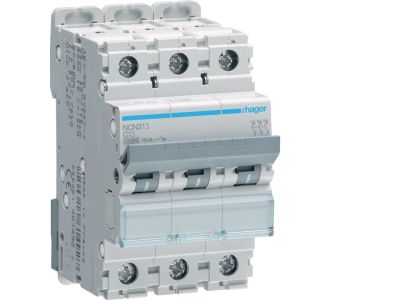

Wyłącznik nadprądowy MCB (ang. Miniature Circuit Breaker) o symbolu NCN313 to trójbiegunowe urządzenie zabezpieczające przeznaczone do ochrony linii oraz odbiorników przed skutkami przeciążeń i zwarć w instalacjach elektrycznych 230/400 V AC. Dzięki prądowi znamionowemu 13 A i charakterystyce wyzwalania C zapewnia optymalną ochronę w obwodach, gdzie występują umiarkowane prądy rozruchowe, np. przy silnikach czy transformatorach. Zdolność wyłączania zwarciowego 10 kA gwarantuje bezpieczne przerwanie przepływu prądu nawet przy wysokich prądach zwarciowych.

• Prąd znamionowy 13 A: Dobrany do zabezpieczania obwodów o średnim obciążeniu, minimalizuje ryzyko wyłączeń przy normalnej pracy, a jednocześnie szybko reaguje na przeciążenie.
• Charakterystyka C: Zaprojektowana dla odbiorników indukcyjnych (silniki, sprężarki) – wyzwalanie przy 5–10 krotności prądu znamionowego zapewnia selektywność i ochronę przed zwarciem.
• Zdolność wyłączania 10 kA: Wysoka wartość prądu zwarciowego, jaką wyłącznik może bezpiecznie przerwać – kluczowa dla instalacji o dużej mocy zwarciowej w rozdzielnicach przemysłowych.

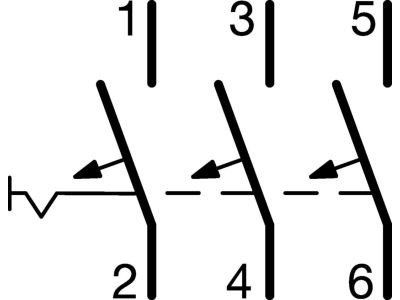

• Trzy bieguny (3P): Umożliwia jednoczesną ochronę wszystkich trzech faz w obwodach trójfazowych, co jest standardem w sieciach TN lub IT.
• Kompaktowa konstrukcja modułowa: Montaż na szynie TH35 (DIN) w rozdzielnicach – oszczędność miejsca i łatwa integracja z inną aparaturą modułową.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN, posiada certyfikat CE. Spełnia wymagania dla wyłączników nadprądowych stosowanych w instalacjach niskiego napięcia. Przed montażem należy upewnić się, że parametry wyłącznika są odpowiednie dla danego obwodu.

Zastosowanie

Wyłącznik nadprądowy NCN313 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przeciążeniowa i zwarciowa w obwodach trójfazowych. Sprawdza się zarówno w instalacjach przemysłowych, jak i komercyjnych.

• Ochrona linii zasilających silniki elektryczne, wentylatory, pompy i inne odbiorniki o charakterze indukcyjnym.
• Zabezpieczenie rozdzielnic głównych i podrozdzielnic w budynkach użyteczności publicznej oraz halach produkcyjnych.
• Stosowanie w obwodach sterowania maszyn (gdzie występują umiarkowane prądy rozruchowe).
• Ochrona instalacji w systemach automatyki budynkowej i przemysłowej (np. szafy sterownicze).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Aparat montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta (zwykle w zakresie 1,5–4 mm² przy momencie ok. 2 Nm). Po montażu zaleca się sprawdzenie poprawności działania poprzez test zadziałania wyłącznika.

FAQ

• Jaka jest różnica między charakterystyką B, C a D w wyłącznikach nadprądowych? Charakterystyka C (zastosowana w NCN313) wyzwala przy 5–10 krotności prądu znamionowego, co jest optymalne dla obwodów z odbiornikami indukcyjnymi (silniki, transformatory). Charakterystyka B (3–5×) stosowana jest do obwodów czysto rezystancyjnych, a D (10–20×) do obwodów o bardzo wysokim prądzie rozruchowym.
• Czy wyłącznik nadprądowy NCN313 można stosować w instalacjach fotowoltaicznych? W instalacjach PV zalecane są wyłączniki o charakterystyce B lub specjalnej (DC). Wyłącznik z charakterystyką C może być stosowany po stronie AC w inwerterze, ale zawsze należy uwzględnić specyfikę prądów zwarciowych i wymagania norm.
• Jaka maksymalna temperatura pracy jest dopuszczalna? Standardowa temperatura otoczenia dla wyłączników nadprądowych wynosi od -25°C do +55°C (sprawdź w dokumentacji konkretnego producenta). Przy wyższych temperaturach konieczna jest derating (zmniejszenie obciążenia).
