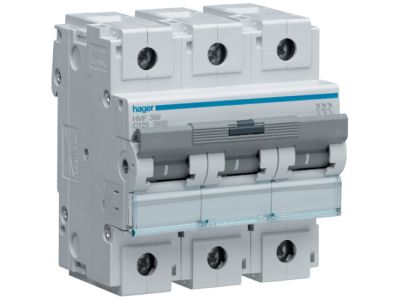

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Hager

Producent

Hager

Kod

1038030

EAN

3250613231057

Kod Producenta

HMF399

Wyłącznik nadprądowy 10kA 3P C 125A, MCB

Informacja o Produkcie

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) HMF399 to trójbiegunowe zabezpieczenie o prądzie znamionowym 125 A i charakterystyce wyzwalania C. Dzięki zdolności zwarciowej 10 kA zapewnia skuteczną ochronę obwodów przed skutkami zwarć i przeciążeń. Przeznaczony do montażu w rozdzielnicach na szynie TH35.

Prąd znamionowy 125 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, zapobiegając przegrzewaniu przewodów i aparatury.
Charakterystyka C: Przeznaczona do zabezpieczania obwodów z odbiornikami o podwyższonym prądzie rozruchowym (np. silniki, transformatory).
3 bieguny (3P): Idealny do trójfazowych instalacji przemysłowych i komercyjnych.
Zdolność zwarciowa 10 kA: Gwarantuje wyłączenie nawet przy wysokich prądach zwarciowych, zwiększając bezpieczeństwo instalacji.

Zgodność z Normami

Wyłącznik HMF399 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza jego zgodność z zasadami bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik nadprądowy HMF399 znajduje zastosowanie w rozdzielnicach głównych, tablicach bezpiecznikowych oraz instalacjach wymagających selektywnej ochrony przed zwarciem i przeciążeniem.

Ochrona obwodów silnikowych oraz odbiorników indukcyjnych w przemyśle.
Zabezpieczenie linii zasilających w obiektach komercyjnych i użyteczności publicznej.
Stosowany w rozdzielnicach głównych oraz podrozdzielnicach w instalacjach trójfazowych.
Element systemów selektywnego doboru zabezpieczeń w sieciach o dużych prądach.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Wyłącznik mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 125 A zgodnie z normami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Moment dokręcania zacisków stosować według dokumentacji producenta.

FAQ

Jaki jest prąd znamionowy wyłącznika HMF399? Prąd znamionowy wynosi 125 A.
Do jakich obwodów zaleca się charakterystykę C? Charakterystyka C jest zalecana do obwodów z odbiornikami o dużym prądzie rozruchowym, np. silniki elektryczne, transformatory, dźwigi.
Ile biegunów ma ten wyłącznik? Wyłącznik jest trójbiegunowy (3P), przeznaczony do obwodów trójfazowych.

Producent Hager
Wymiary 0.097m x 0.079m x 0.098m
Seria producenta MCB

Wyłącznik nadprądowy

Charakterystyka wyzwalania C
Liczba biegunów (całkowita) 3
Liczba biegunów chronionych 3
Prąd znamionowy 125 A
Napięcie znamionowe 415 V
Napięcie znamionowe izolacji Ui 500 V
Znamionowe napięcie udarowe wytrzymywane Uimp 6 kV
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 10 kA
Rodzaj napięcia AC
Zakres częstotliwości 50 - 60 Hz
Do instalacji podtynkowych Nie
Jednocześnie rozłączany biegun N Nie
Stopień zanieczyszczenia 3
Szerokość wyrażona liczbą modułów 4.5
Głębokość wbudowania 70 mm
Stopień ochrony (IP) IP20
Temperatura otoczenia w warunkach pracy -25 - 70 °C
Przekrój przyłączanego przewodu wielożyłowego 1 - 50 mm²
Przekrój przyłączanego przewodu jednodrutowego 1 - 70 mm²
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 10 kA
Straty mocy 34.93 W
Montaż podtynkowy Tak
Kategoria przepięcia 3
Możliwość dodatkowego wyposażenia Tak
Wykonanie przeciwwybuchowe Nie
