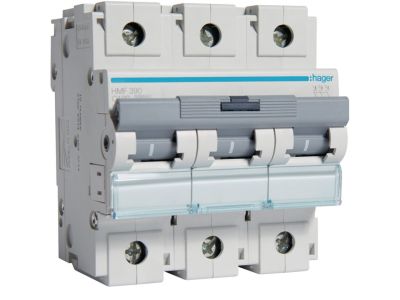

Wyłącznik nadprądowy 10kA 3P C 100A MCB | HMF390 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy HMF390 to 3‑biegunowe urządzenie modułowe o prądzie znamionowym 100 A i charakterystyce wyzwalania C. Dzięki zdolności zwarciowej 10 kA zapewnia skuteczną ochronę instalacji przed skutkami zwarć i przeciążeń. Montowany na szynie DIN TH35, przeznaczony do rozdzielnic głównych i podrozdzielni.

• Prąd znamionowy 100 A: umożliwia zabezpieczanie obwodów o dużym obciążeniu, takich jak główne linie zasilające lub silniki elektryczne, bez ryzyka przypadkowego wyłączenia w normalnych warunkach pracy.
• Charakterystyka wyzwalania C: gwarantuje selektywność przy obciążeniach indukcyjnych i rozruchowych (np. silniki, transformatory), minimalizując zbędne wyłączenia.
• Zdolność zwarciowa 10 kA: wytrzymuje wysokie prądy zwarciowe występujące w sieciach przemysłowych i budynkowych, zwiększając bezpieczeństwo instalacji.
• 3 bieguny (3P): zabezpiecza wszystkie trzy fazy w instalacjach trójfazowych, zapewniając kompletną ochronę obwodu.
• Budowa modułowa: łatwy montaż na szynie DIN TH35 w standardowych rozdzielnicach, co przyspiesza instalację i ewentualną rozbudowę.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zapewnia bezpieczną i niezawodną pracę w instalacjach elektrycznych zgodnie z przeznaczeniem.

Zastosowanie

Wyłącznik nadprądowy HMF390 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przed przeciążeniami i zwarciami w obwodach trójfazowych o znacznym obciążeniu.

• Zabezpieczanie obwodów odbiorczych w rozdzielnicach głównych i podrozdzielniach budynków przemysłowych, komercyjnych i użyteczności publicznej.
• Ochrona linii zasilających silniki elektryczne, pompy, wentylatory oraz inne urządzenia o charakterystyce indukcyjnej wymagającej charakterystyki C.
• Stosowanie w układach automatyki budynkowej i sterowania, gdzie wymagana jest selektywność zabezpieczeń i odporność na prądy zwarciowe.
• Jako wyłącznik główny w instalacjach trójfazowych o dużym poborze mocy, np. w serwerowniach czy halach produkcyjnych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego HMF390 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Urządzenie instaluje się na szynie DIN TH35 (35 mm). Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami, uwzględniając prąd znamionowy 100 A oraz warunki środowiskowe. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta (jeśli dostępna). Przed rozpoczęciem prac odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika HMF390? Zdolność zwarciowa (Icu) wynosi 10 kA, co oznacza odporność na poważne zwarcia w instalacjach przemysłowych i komercyjnych.
• Do jakich obwodów zaleca się stosowanie charakterystyki C? Charakterystyka C jest optymalna do obwodów z obciążeniami indukcyjnymi o podwyższonym prądzie rozruchowym, takimi jak silniki elektryczne, pompy czy transformatory.
• Jakie napięcie znamionowe ma wyłącznik HMF390? W dostępnych danych nie podano wartości napięcia znamionowego; zalecamy sprawdzenie w pełnej karcie katalogowej producenta przed montażem.
