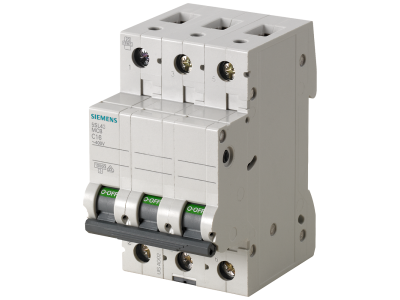

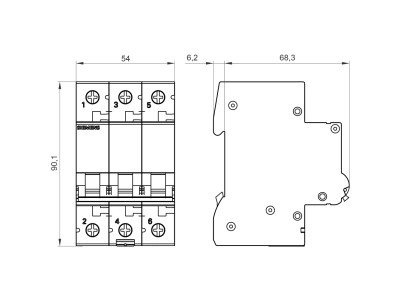

Wyłącznik nadprądowy 400V 10kA, 3-bieg., C, 0.3A | 5SL4314-7 Siemens

Alternatywny kod produktu: 5SL43147

Opis i Kluczowe Cechy

Wyłącznik nadprądowy Siemens SENTRON 5SL o symbolu 5SL4314-7 to trójbiegunowe urządzenie ochronne przeznaczone do instalacji budynkowych. Jego charakterystyka wyzwalania C (5–10 krotności prądu znamionowego) oraz wysoka zdolność zwarciowa 10 kA gwarantują skuteczną ochronę przeciwzwarciową i przeciążeniową w obwodach o niskim prądzie znamionowym 0,3 A. Urządzenie zaprojektowano z myślą o prostym montażu na szynie DIN TH35 oraz bezproblemowym okablowaniu dzięki konstrukcji z tylną szyną zbiorczą.

• Prąd znamionowy 0,3 A: Pozwala na precyzyjną ochronę bardzo małych odbiorników, takich jak transformatory sterujące, cewki styczników czy obwody sygnalizacyjne, minimalizując ryzyko wyłączeń zakłóceniowych.
• Charakterystyka C: Zapewnia selektywność i niezawodne wyzwalanie przy prądach zwarciowych o wartości 5–10 krotności In – idealna do obwodów z odbiornikami o charakterze indukcyjnym (silniki, dławiki).
• Zdolność łączeniowa 10 kA (400 V AC): Gwarantuje bezpieczne przerwanie wysokich prądów zwarciowych, chroniąc zarówno przewody, jak i podłączone urządzenia końcowe.
• Trzy bieguny w jednej obudowie: Umożliwia jednoczesne zabezpieczenie wszystkich trzech faz w obwodzie trójfazowym lub wykorzystanie poszczególnych biegunów do niezależnej ochrony obwodów jednofazowych.
• Montaż bez użycia narzędzi: Szybkie zatrzaśnięcie na szynie TH35 oraz proste podłączenie przewodów bez konieczności demontażu obudowy – oszczędność czasu instalacji.

Zgodność z Normami

Wyłącznik nadprądowy Siemens 5SL4314-7 posiada certyfikat CE i został zaprojektowany zgodnie z obowiązującymi normami europejskimi dla wyłączników nadprądowych (seria EN 60898). Gwarantuje to bezpieczną i niezawodną ochronę w instalacjach niskiego napięcia w budownictwie mieszkaniowym i komercyjnym.

Zastosowanie

Dzięki niskiemu prądowi znamionowemu 0,3 A oraz charakterystyce C wyłącznik ten znajduje zastosowanie tam, gdzie potrzebna jest precyzyjna ochrona małych, wrażliwych obwodów.

• Ochrona obwodów sterowania (transformatory 230/24 V, cewki styczników i przekaźników) w rozdzielnicach automatyki budynkowej.
• Zabezpieczenie obwodów sygnalizacyjnych (lampki kontrolne, sygnalizatory akustyczne) przed zwarciami i przeciążeniami.
• Ochrona linii doprowadzających do sterowników PLC, czujników i siłowników w instalacjach inteligentnego budynku.
• Zastosowanie w układach, gdzie wymagana jest selektywność – wyłącznik o niższym prądzie może być poprzedzony aparatem o wyższym In.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do mocowania na szynie montażowej TH35 (DIN 35 mm). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Przekroje przewodów dobierz zgodnie z prądem znamionowym i normą PN-IEC 60364. Moment dokręcania śrub zacisków oraz dopuszczalny przekrój przewodów należy sprawdzić w dokumentacji producenta (karta katalogowa). Urządzenie nie wymaga narzędzi do montażu – wystarczy zatrzasnąć je na szynie.

FAQ

• Jaka jest zdolność zwarciowa tego wyłącznika? Zgodnie z danymi producenta wyłącznik 5SL4314-7 ma zdolność łączeniową 10 kA przy napięciu 400 V AC, co zapewnia bezpieczne wyłączenie zwarć w instalacjach o dużej mocy zwarcia.
• Czy wyłącznik nadaje się do ochrony obwodów silnikowych? Tak, charakterystyka C (wyzwalanie przy 5–10 krotności prądu znamionowego) sprawdza się dobrze w obwodach z silnikami i odbiornikami indukcyjnymi. Należy jednak pamiętać, że prąd 0,3 A ogranicza moc podłączonego silnika do wartości wynikającej z prądu rozruchowego.
• Jak sprawdzić, czy wyłącznik jest w pełni sprawny po zadziałaniu? Wyłączniki nadprądowe serii 5SL są urządzeniami samoczynnymi i nie wymagają regulacji. Po wyzwoleniu wystarczy ręcznie załączyć dźwignię. W przypadku częstego wyzwalania należy zdiagnozować przyczynę (przeciążenie, zwarcie) – urządzenie nie wymaga serwisowania wewnętrznego.
