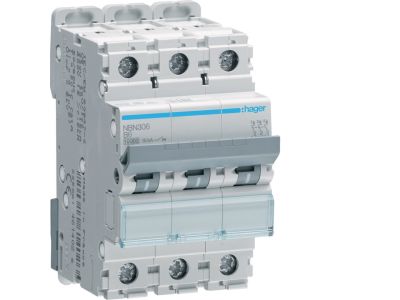

Wyłącznik nadprądowy 10kA 3P B 6A MCB | NBN306 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB (Miniature Circuit Breaker) NBN306 to trójbiegunowe zabezpieczenie o prądzie znamionowym 6 A i charakterystyce B, przeznaczone do ochrony przewodów i kabli przed skutkami zwarć oraz przeciążeń w instalacjach elektrycznych. Dzięki zdolności wyłączania zwarciowego 10 kA zapewnia skuteczne przerywanie obwodu w warunkach awaryjnych, minimalizując ryzyko uszkodzenia elementów instalacji i pożaru.

• Prąd znamionowy 6 A: Odpowiedni do zabezpieczania obwodów o niskim obciążeniu, np. oświetlenia lub gniazd w instalacjach mieszkaniowych i biurowych, bez ryzyka zbędnych wyłączeń przy normalnej pracy.
• Charakterystyka wyzwalania B: Wyzwala przy przeciążeniu od 3 do 5 krotności prądu znamionowego – idealna do odbiorów o charakterze rezystancyjnym (grzejniki, żarówki) oraz obwodów o niskich prądach rozruchowych.
• Zdolność wyłączania zwarciowego 10 kA: Gwarantuje bezpieczne przerwanie prądu zwarciowego do 10 000 A, co jest typowe dla rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych oraz lekkim przemyśle.
• 3 bieguny (3P): Chroni jednocześnie wszystkie trzy fazy w obwodzie trójfazowym, zapewniając kompleksową ochronę przy zachowaniu kompaktowych wymiarów.
• Mechanizm szybkiego wyłączania: Działa niezależnie od napięcia sieci, co zwiększa niezawodność ochrony nawet w przypadku zaniku napięcia.

Zgodność z Normami

Wyłącznik nadprądowy NBN306 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN, co potwierdza certyfikat CE. Produkt spełnia wymagania dotyczące bezpieczeństwa i niezawodności w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy NBN306 znajduje zastosowanie wszędzie tam, gdzie konieczna jest niezawodna ochrona przewodów przed przeciążeniem i zwarciem. Dzięki charakterystyce B i prądowi 6 A sprawdza się szczególnie w obwodach o niskim prądzie ciągłym i ograniczonych prądach rozruchowych.

• Ochrona obwodów oświetleniowych w budynkach mieszkalnych, biurach i obiektach użyteczności publicznej.
• Zabezpieczenie gniazd wtyczkowych o niskim obciążeniu (np. w pokojach hotelowych, salach konferencyjnych).
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w instalacjach trójfazowych – jako zabezpieczenie zasilania odbiorników rezystancyjnych.
• Ochrona obwodów sterowania i automatyki, gdzie nie występują duże prądy rozruchowe (np. zasilanie przekaźników, sterowników PLC o niskim poborze mocy).

Wskazówki Montażowe

Montaż wyłącznika nadprądowego NBN306 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i upewnić się, że obwód nie jest pod napięciem. Przekrój podłączanych przewodów należy dobrać zgodnie z wartością prądu znamionowego i warunkami pracy instalacji. Moment dokręcania zacisków śrubowych – zgodnie z dokumentacją producenta.

FAQ

• Czy wyłącznik nadprądowy NBN306 jest podświetlany? Nie, wyłącznik nadprądowy nie posiada podświetlenia. Jest to urządzenie ochronne, którego stan (załączony/wyłączony) sygnalizowany jest mechanicznym położeniem dźwigni.
• Jaki stopień ochrony (IP) ma ten wyłącznik? Wyłącznik nadprądowy przeznaczony jest do montażu w rozdzielnicy, która zapewnia dodatkową ochronę przed dotykiem i ciałami obcymi. Typowy stopień ochrony dla samej aparatury modułowej w rozdzielnicy to IP20 – nie jest on jednak podany w danych producenta, dlatego zalecamy stosowanie osłon zgodnie z projektem instalacji.
• Czy wyłącznik nadprądowy może być używany jako łącznik do częstego załączania/wyłączania odbiornika? Nie, wyłącznik nadprądowy jest przystosowany wyłącznie do ochrony przed przeciążeniem i zwarciem. Nie jest zaprojektowany do częstych łączeń – do tego celu należy stosować styczniki lub łączniki manewrowe.
