Wyłącznik nadprądowy 10kA 3P B 63A MCB | NBN363 Hager

Opis i Kluczowe Cechy

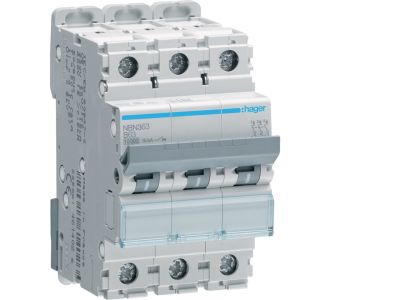

Wyłącznik nadprądowy MCB (Miniature Circuit Breaker) o symbolu NBN363 to trójbiegunowe urządzenie zabezpieczające o prądzie znamionowym 63 A i charakterystyce wyzwalania B. Dzięki zdolności wyłączania zwarć do 10 kA zapewnia skuteczną ochronę instalacji elektrycznych w rozdzielnicach domowych i przemysłowych. Urządzenie montowane jest na szynie TH35 (DIN), co ułatwia szybką instalację i wymianę.

• Prąd znamionowy 63 A: Umożliwia bezpieczną pracę obwodów o znacznym obciążeniu, redukując ryzyko przegrzania przewodów i styków.
• Charakterystyka wyzwalania B: Gwarantuje szybkie wyłączenie przy przeciążeniach i zwarciu, co szczególnie chroni obwody z obciążeniami rezystancyjnymi (oświetlenie, gniazda) oraz instalacje z małymi silnikami.
• Zdolność wyłączania zwarć 10 kA: Skutecznie przerywa prądy zwarciowe o wysokiej wartości, zabezpieczając osoby i sprzęt przed skutkami awarii.
• Trzy bieguny (3P): Pozwala na jednoczesne zabezpieczenie wszystkich trzech faz w instalacjach trójfazowych, co upraszcza projektowanie rozdzielnic.
• Montaż na szynie TH35: Zapewnia szybki i stabilny montaż w standardowych rozdzielnicach modułowych bez konieczności stosowania dodatkowych uchwytów.

Zgodność z Normami

Wyłącznik nadprądowy NBN363 został zaprojektowany zgodnie z obowiązującymi normami europejskimi dla wyłączników nadprądowych (MCB). Posiada certyfikat CE, co potwierdza jego zgodność z wymogami bezpieczeństwa i jakości. Produkt spełnia także wymagania dyrektyw niskonapięciowej (LVD) oraz kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Wyłącznik nadprądowy NBN363 znajduje zastosowanie wszędzie tam, gdzie konieczne jest niezawodne zabezpieczenie obwodów przed skutkami przeciążeń i zwarć w instalacjach trójfazowych.

• Zabezpieczenie obwodów oświetleniowych w budynkach mieszkalnych i użyteczności publicznej.
• Ochrona gniazd wtykowych oraz obwodów sterowania (np. w systemach HVAC).
• Stosowanie w rozdzielnicach przemysłowych do zabezpieczania linii zasilających maszyny i urządzenia.
• W instalacjach tymczasowych (place budowy, eventy) wymagających szybkiego montażu i demontażu.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy wyłączniku nadprądowym mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po odłączeniu napięcia zasilającego. Urządzenie należy osadzić na szynie TH35 (DIN) w rozdzielnicy, zapewniając prawidłowy docisk zatrzasków. Przewody przyłączeniowe należy dobrać o przekroju odpowiednim do prądu znamionowego (63 A) oraz zabezpieczyć przed przypadkowym poluzowaniem, stosując moment dokręcania śrub zgodnie z dokumentacją producenta. Przed ponownym załączeniem napięcia należy sprawdzić poprawność połączeń i działanie mechanizmu wyzwalacza.

FAQ

• Czy wyłącznik nadprądowy NBN363 posiada podświetlenie (LED)? Nie, standardowe wyłączniki nadprądowe MCB nie są wyposażone w podświetlenie. Stan zadziałania sygnalizowany jest położeniem dźwigni (ON/OFF).
• Jaki jest stopień ochrony (IP) tego wyłącznika? Aparatura modułowa przeznaczona do montażu w rozdzielnicach wewnątrz budynków zazwyczaj posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem. Dokładne dane należy zweryfikować w karcie katalogowej producenta dla konkretnej serii.
• Jaka jest różnica między charakterystyką B a C w wyłącznikach MCB? Charakterystyka B (używana w tym modelu) powoduje wyzwolenie przy prądzie 3-5 razy większym od prądu znamionowego, co sprawdza się w obwodach bez dużych prądów rozruchowych (oświetlenie, gniazda). Charakterystyka C (5-10 In) stosowana jest w obwodach z silnikami i transformatorami, gdzie występują wyższe prądy rozruchowe.
