Wyłącznik nadprądowy 10kA 3P B 50A, MCB | NBN350 Hager

Opis i Kluczowe Cechy

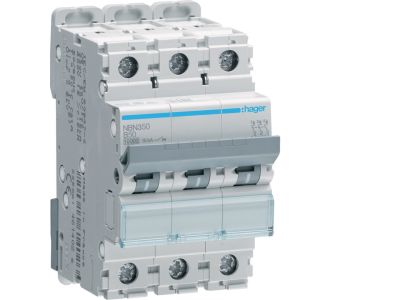

Wyłącznik nadprądowy NBN350 to trójbiegunowy aparat modułowy (MCB) o prądzie znamionowym 50A, zdolności zwarciowej 10kA i charakterystyce wyzwalania B. Przeznaczony do ochrony obwodów trójfazowych przed przeciążeniami i zwarciami. Szerokość modułu wynosi 3 moduły (17,5 mm każdy) – zgodnie z typowym standardem dla 3-biegunowych wyłączników.

• Prąd znamionowy 50A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, np. w instalacjach zasilających silniki lub odbiorniki trójfazowe.
• Charakterystyka B: Szybkie wyłączanie przy prądach przeciążeniowych, idealna do obwodów o niskich prądach rozruchowych, takich jak oświetlenie czy gniazda.
• Zdolność zwarciowa 10kA: Gwarantuje skuteczne wyłączenie w warunkach zwarcia, zapewniając wysoki poziom bezpieczeństwa instalacji i urządzeń.
• 3 bieguny (3P): Chroni jednocześnie wszystkie trzy fazy w sieci trójfazowej, co upraszcza montaż i zwiększa niezawodność.
• Montaż na szynę DIN TH35: Łatwa i szybka instalacja w rozdzielnicach modułowych bez użycia narzędzi.

Zgodność z Normami

Wyłącznik nadprądowy NBN350 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z ogólnie przyjętymi standardami dla aparatury modułowej, co gwarantuje bezpieczeństwo i niezawodność w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy NBN350 znajduje szerokie zastosowanie w rozdzielnicach budynków mieszkalnych, biurowych i przemysłowych, gdzie wymagana jest ochrona obwodów trójfazowych. Sprawdza się w instalacjach o charakterystyce obciążenia zbliżonej do rezystancyjnej oraz przy ograniczonych prądach rozruchowych.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach użyteczności publicznej.
• Zabezpieczenie linii zasilających małe maszyny, pompy i wentylatory.
• Stosowanie w rozdzielnicach piętrowych i głównych sieci trójfazowych.
• Element zabezpieczenia końcowego w instalacjach przemysłowych i komercyjnych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego NBN350 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 w rozdzielnicach modułowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Przekrój przewodów należy dobrać do prądu znamionowego 50A oraz warunków instalacji (zalecany min. 10 mm² dla Cu). Dokręcaj zaciski zgodnie z dokumentacją producenta – typowy moment obrotowy dla zacisków śrubowych to ok. 2–3 Nm. Po montażu sprawdź poprawność połączeń i działanie wyłącznika.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika NBN350? Urządzenie posiada charakterystykę B, co oznacza szybkie wyłączanie przy przeciążeniach (3–5 krotność prądu znamionowego). Jest zalecane do obwodów o małych prądach rozruchowych.
• Czy wyłącznik nadprądowy NBN350 można montować na szynie DIN? Tak, wyłącznik jest przystosowany do montażu na standardowej szynie DIN TH35 (35 mm) w rozdzielnicach modułowych.
• Jaka jest zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa wynosi 10 kA, co zapewnia skuteczną ochronę w przypadku zwarcia w sieci o napięciu do 400 V AC (typowe dla instalacji trójfazowych).
