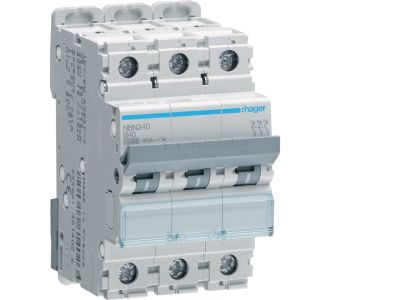

Wyłącznik nadprądowy 10kA 3P B 40A MCB | NBN340 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy NBN340 to trójbiegunowy aparat modułowy przeznaczony do ochrony instalacji elektrycznych przed skutkami przeciążeń i zwarć. Dzięki prądowi znamionowemu 40 A oraz charakterystyce B zapewnia skuteczne zabezpieczenie obwodów o charakterze rezystancyjnym i małym prądzie rozruchowym. Zdolność zwarciowa 10 kA gwarantuje bezpieczne wyłączenie nawet w warunkach wysokiego prądu zwarcia, co zwiększa ochronę przewodów i odbiorników.

• Prąd znamionowy 40 A: umożliwia zabezpieczenie obwodów o znacznym obciążeniu, takich jak linie zasilające czy pętle gniazd w instalacjach budynkowych, bez ryzyka nadmiernego nagrzewania się styków.
• Charakterystyka B: wyzwalanie przy prądzie 3–5-krotności prądu znamionowego – idealna do odbiorników o niskim prądzie rozruchowym, np. oświetlenia, gniazd wtykowych, urządzeń grzewczych.
• Zdolność zwarciowa 10 kA: wysoka skuteczność wyłączania prądów zwarciowych, zapewniająca bezpieczeństwo w sieciach o dużym potencjale zwarciowym (np. w rozdzielnicach głównych).
• Trzy bieguny (3P): umożliwiają jednoczesne odłączanie wszystkich faz w obwodach trójfazowych, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Konstrukcja modułowa (szer. 3 moduły): łatwy montaż na szynie TH35 w standardowych rozdzielnicach, oszczędność miejsca w szafie sterowniczej.

Zgodność z Normami

Wyłącznik nadprądowy NBN340 spełnia wymagania europejskich norm dotyczących aparatury modułowej (seria EN 60898) oraz posiada deklarację zgodności CE. Produkt poddany jest rygorystycznym testom w zakresie działania zwarciowego i przeciążeniowego. W instalacjach budynkowych należy stosować go zgodnie z obowiązującymi przepisami (PN-IEC 60364).

Zastosowanie

Wyłącznik nadprądowy NBN340 znajduje zastosowanie w rozdzielnicach mieszkaniowych, biurowych i przemysłowych, gdzie wymagane jest selektywne zabezpieczenie obwodów odbiorczych. Dzięki charakterystyce B sprawdza się szczególnie w obwodach o niskim prądzie udarowym.

• Zabezpieczanie obwodów oświetleniowych i gniazd wtykowych w budynkach mieszkalnych i użyteczności publicznej.
• Ochrona przewodów zasilających w rozdzielnicach piętrowych i lokalowych przed przeciążeniem i zwarciem.
• Stosowanie w instalacjach tymczasowych (place budowy, przyłącza) wymagających szybkiego wyłączania zwarć.
• Zabezpieczanie sterowników PLC, styczników i innej aparatury w szafach sterowniczych o obciążeniu do 40 A.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (grupa 1, do 1 kV). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony co najmniej IP2X. Przekrój przewodów należy dobrać zgodnie z wartością prądu znamionowego (min. 6 mm² dla 40 A przy Cu). Moment dokręcania zacisków – zgodnie z dokumentacją producenta (zalecane 2,5 Nm). Podczas eksploatacji należy zapewnić swobodny przepływ powietrza wokół aparatu.

FAQ

• Czy wyłącznik NBN340 posiada podświetlenie? Nie, model NBN340 nie jest wyposażony w podświetlenie. Stan zadziałania sygnalizowany jest wyłącznie mechanicznie (widoczna pozycja dźwigni).
• Jaki jest stopień ochrony wyłącznika? Sam moduł aparatu nie ma określonego stopnia IP – jego zabezpieczenie przed pyłem i wilgocią zależy od obudowy rozdzielnicy. Standardowo w suchych pomieszczeniach stosuje się rozdzielnice o IP30 lub wyższym.
• Do jakich obwodów zaleca się charakterystykę B? Charakterystyka B (3–5 In) jest rekomendowana do obwodów o niskim prądzie rozruchowym, takich jak oświetlenie żarowe/LED, gniazda wtykowe, urządzenia grzewcze czy pompy o małej mocy. Unikać stosowania w obwodach z silnikami o dużym prądzie rozruchowym (lepsza charakterystyka C).
