Wyłącznik nadprądowy 10kA 3P B 32A MCB | NBN332 Hager

Opis i Kluczowe Cechy

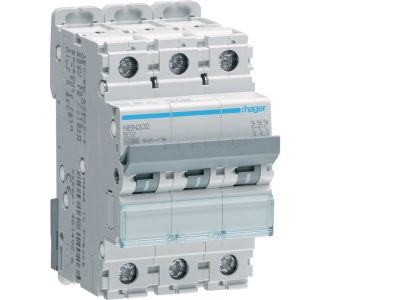

Wyłącznik nadprądowy NBN332 to trójbiegunowy aparat modułowy o charakterystyce B, prądzie znamionowym 32 A i zdolności wyłączania 10 kA. Przeznaczony do ochrony przewodów i kabli przed skutkami zwarć i przeciążeń w instalacjach elektrycznych. Dzięki konstrukcji modułowej montaż na szynie TH35 jest szybki i wygodny.

• Prąd znamionowy 32 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Charakterystyka B: zapewnia szybkie wyłączanie przy prądzie 3–5 razy większym od znamionowego, idealna do ochrony przewodów i odbiorników o charakterze rezystancyjnym.
• Zdolność wyłączania 10 kA: gwarantuje bezpieczne rozłączenie przy wysokich prądach zwarciowych, zwiększając poziom ochrony instalacji.
• Trzy bieguny (3P): umożliwia jednoczesne wyłączanie wszystkich faz w obwodzie trójfazowym, co zapewnia kompleksową ochronę.
• Konstrukcja modułowa: łatwy montaż na szynie DIN TH35 w rozdzielnicach, zgodny ze standardem aparatury modułowej.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Zgodność z dyrektywami niskonapięciowymi i EMC zapewnia bezpieczną eksploatację w standardowych instalacjach elektrycznych.

Zastosowanie

Wyłącznik nadprądowy NBN332 znajduje zastosowanie w rozdzielnicach przemysłowych i domowych, chroniąc obwody przed zwarciami i przeciążeniami. Szczególnie polecany do instalacji, w których wymagana jest charakterystyka B.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Zabezpieczenie przewodów w instalacjach trójfazowych, np. zasilających grzałki, piece lub mniejsze silniki.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych.
• Idealny do aplikacji, w których spodziewane są małe prądy rozruchowe, jak w obwodach rezystancyjnych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Należy stosować przewody o przekroju odpowiednim do prądu znamionowego 32 A. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Przed przystąpieniem do prac upewnić się, że instalacja jest odłączona od źródła zasilania.

FAQ

• Czy wyłącznik nadprądowy NBN332 nadaje się do ochrony obwodów silnikowych? Charakterystyka B jest zalecana do obwodów o małych prądach rozruchowych. Dla większości silników rekomenduje się charakterystyki C lub D. Należy sprawdzić charakterystykę rozruchową konkretnego odbiornika.
• Jaka jest zdolność wyłączania tego wyłącznika? Zdolność wyłączania wynosi 10 kA, co zapewnia bezpieczne rozłączenie przy wysokich prądach zwarciowych, skutecznie chroniąc instalację i przewody.
• Co oznacza symbol 3P i charakterystyka B? 3P oznacza trzy bieguny – wyłącznik jednocześnie przerywa wszystkie fazy w obwodzie trójfazowym. Charakterystyka B oznacza wyzwalanie przy prądzie od 3 do 5 razy większym od prądu znamionowego (Iₙ).
