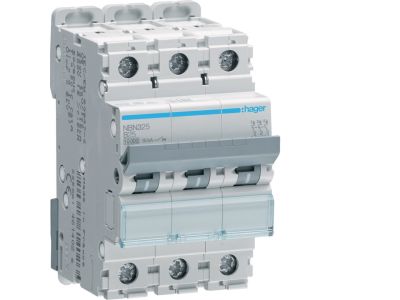

Wyłącznik nadprądowy 10kA 3P B 25A MCB | NBN325 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB NBN325 to trójbiegunowe urządzenie zabezpieczające o prądzie znamionowym 25 A i zdolności zwarciowej 10 kA. Charakterystyka wyzwalania typu B zapewnia selektywną ochronę przewodów i kabli przed skutkami przeciążeń i zwarć w instalacjach niskiego napięcia. Aparat przeznaczony do montażu na szynie TH35, stanowi podstawowe zabezpieczenie w rozdzielnicach budynkowych i przemysłowych.

• Prąd znamionowy 25 A: Zabezpiecza obwody o obciążeniu do 25 A przed przeciążeniem, zapobiegając przegrzewaniu przewodów i izolacji.
• Charakterystyka wyzwalania B: Gwarantuje natychmiastowe zadziałanie przy prądzie zwarciowym 3–5 × I_n, dedykowana do obwodów bez silnych prądów rozruchowych (oświetlenie, gniazda wtyczkowe, urządzenia biurowe).
• Zdolność zwarciowa 10 kA: Wytrzymuje prądy zwarciowe do 10 kA bez uszkodzenia, zapewniając bezpieczne przerwanie obwodu w trudnych warunkach zwarciowych.
• Trzy bieguny (3P): Jednocześnie zabezpiecza wszystkie trzy fazy w instalacji trójfazowej, co upraszcza konstrukcję rozdzielnicy i poprawia selektywność ochrony.
• Kompaktowa obudowa modułowa (1 moduł na biegun): Oszczędza miejsce w rozdzielnicy i ułatwia rozbudowę instalacji.

Zgodność z Normami

Wyłącznik nadprądowy NBN325 spełnia wymagania obowiązujących norm europejskich (seria EN 60898) oraz posiada certyfikat CE. Producent gwarantuje zgodność z zasadami bezpieczeństwa elektrycznego i dyrektywami niskonapięciowymi. Montaż i eksploatacja powinny odbywać się zgodnie z dokumentacją techniczną.

Zastosowanie

Wyłącznik MCB NBN325 jest przeznaczony do ochrony obwodów odbiorczych w instalacjach niskiego napięcia (AC 230/400 V). Sprawdza się w:

• Ochronie przewodów w obwodach oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczeniu obwodów sterowania, automatyki budynkowej oraz instalacji przemysłowych o łagodnym charakterze obciążenia.
• Stosowaniu w rozdzielnicach głównych i podrozdzielnicach tam, gdzie wymagana jest selektywność ochrony przeciążeniowej i zwarciowej.
• Jako element zabezpieczenia przed skutkami zwarć w liniach kablowych i przewodach o przekroju dobranym do prądu znamionowego 25 A.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i długością obwodu. Zaciski dokręcać momentem zgodnym z dokumentacją producenta (standardowo 1,2–2,0 Nm). Nie wolno przekraczać znamionowego prądu i napięcia.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Wyłącznik posiada charakterystykę B – wyzwala przy prądzie zwarciowym od 3 do 5 razy większym od prądu znamionowego. Jest przeznaczony do obwodów o małych prądach rozruchowych, np. oświetlenie, gniazda.
• Czy wyłącznik nadprądowy NBN325 nadaje się do ochrony silników? Nie jest zalecany – charakterystyka B nie zapewnia odpowiedniego opóźnienia przy prądach rozruchowych silników. Do obwodów silnikowych stosuje się charakterystyki C lub D.
• Jaka jest maksymalna temperatura otoczenia podczas pracy? Producent nie podaje konkretnej wartości w danych technicznych, jednak standardowo wyłączniki nadprądowe pracują w zakresie od –25°C do +55°C. W przypadku instalacji w podwyższonej temperaturze należy skorygować obciążalność.
