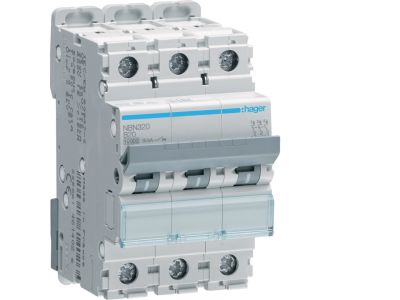

Wyłącznik nadprądowy 10kA 3P B 20A, MCB | NBN320 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) NBN320 to trójfazowe urządzenie zabezpieczające o prądzie znamionowym 20 A i charakterystyce wyzwalania B. Dzięki zdolności zwarciowej 10 kA zapewnia skuteczną ochronę instalacji przed skutkami zwarć i przeciążeń. Przeznaczony do montażu na szynie TH35, stanowi niezawodny element rozdzielnic niskiego napięcia.

• Charakterystyka B: Zapewnia szybkie wyzwalanie w przypadku zwarć w obwodach o charakterze rezystancyjnym lub z małymi silnikami, chroniąc przewody przed przegrzaniem.
• Prąd znamionowy 20 A: Odpowiedni do zabezpieczania obwodów o umiarkowanym obciążeniu, takich jak oświetlenie, gniazda wtykowe i odbiorniki domowe.
• Zdolność zwarciowa 10 kA: Gwarantuje wytrzymałość na prądy zwarciowe do 10 kA, co jest standardem w rozdzielnicach budynkowych i przemysłowych.

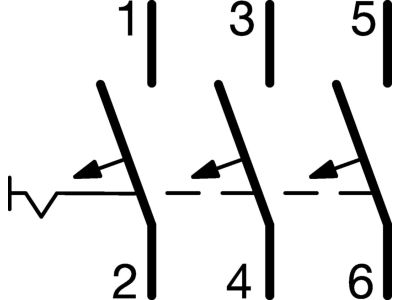

• Konstrukcja 3P (trzy bieguny): Umożliwia jednoczesne odłączanie wszystkich faz w instalacjach trójfazowych, co zwiększa bezpieczeństwo obsługi.
• Wskaźnik zadziałania: Mechaniczny wskaźnik położenia styków ułatwia szybką identyfikację stanu wyłącznika podczas przeglądów.

Zgodność z Normami

Wyłącznik nadprądowy NBN320 spełnia wymagania odpowiednich norm europejskich i posiada certyfikat CE. Jest zgodny z zasadami konstrukcyjnymi określonymi w normach dla osprzętu zabezpieczeniowego niskiego napięcia, co potwierdza jego niezawodność i bezpieczeństwo użytkowania.

Zastosowanie

Wyłącznik NBN320 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach instalacji elektrycznych. Służy przede wszystkim do ochrony przewodów i kabli przed skutkami przeciążeń i zwarć.

• Ochrona obwodów oświetleniowych i gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Zabezpieczanie obwodów sterowania i zasilania w szafach rozdzielczych przemysłowych.
• Stosowanie w instalacjach trójfazowych, gdzie wymagane jest jednoczesne odłączanie wszystkich faz.
• Jako element zabezpieczenia przedziałowego w rozdzielnicach modułowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego NBN320 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Urządzenie mocuje się na szynie DIN TH35 (35 mm) w standardowej rozdzielnicy. Przyłącza przewodów wykonuje się zgodnie z oznaczeniami na obudowie, dbając o prawidłowy moment dokręcania zacisków określony w dokumentacji producenta. Przekrój przewodów należy dobrać do prądu znamionowego i warunków pracy. Po zamontowaniu sprawdzić poprawność działania i oznaczyć obwód.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Jest to charakterystyka B, co oznacza, że wyłącznik wyzwala przy prądzie zwarciowym od 3 do 5-krotności prądu znamionowego (60–100 A). Stosowana głównie do ochrony obwodów o charakterze rezystancyjnym.
• Czy wyłącznik nadaje się do ochrony silników elektrycznych? Charakterystyka B nie jest zalecana do silników ze względu na prądy rozruchowe. Do ochrony silników zaleca się charakterystykę C lub D, zależnie od aplikacji.
• Jaki jest stopień ochrony obudowy? Aparatura modułowa montowana w rozdzielnicy posiada zazwyczaj stopień ochrony IP20 dla części czołowej, co zapewnia ochronę przed dotykiem palcami. Po zamontowaniu w rozdzielnicy stopień ochrony całej instalacji zależy od obudowy.
