Wyłącznik nadprądowy 10kA 3P B 16A MCB | NBN316 Hager

Opis i Kluczowe Cechy

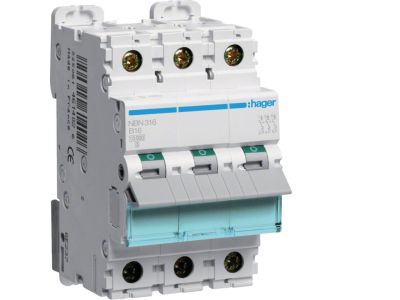

Wyłącznik nadprądowy NBN316 (MCB) to trójbiegunowe urządzenie ochronne o charakterystyce B, prądzie znamionowym 16 A i zdolności zwarciowej 10 kA. Przeznaczony do ochrony przewodów i kabli przed skutkami zwarć oraz przeciążeń w instalacjach elektrycznych.

• Prąd znamionowy 16 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania przewodów.
• Charakterystyka B: Zapewnia szybkie wyzwalanie przy prądach zwarciowych, odpowiednia do ochrony odbiorników rezystancyjnych, oświetlenia i gniazd wtyczkowych.
• Trzy bieguny (3P): Ochrona obwodów trójfazowych – jeden wyłącznik zabezpiecza wszystkie przewody fazowe.
• Zdolność zwarciowa 10 kA: Wysoka odporność na prądy zwarciowe gwarantuje niezawodne działanie w rozdzielnicach głównych i podrozdzielnicach.
• Konstrukcja modułowa: Montaż na szynie TH35 (DIN) – łatwa instalacja i rozbudowa rozdzielnicy.

Zgodność z Normami

Wyłącznik nadprądowy NBN316 spełnia wymagania europejskich norm dla aparatury modułowej i posiada certyfikat CE. Produkowany zgodnie ze standardem DIN, przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik NBN316 stosowany jest w obwodach odbiorczych wymagających ochrony przeciwprzeciążeniowej i zwarciowej. Sprawdza się w instalacjach mieszkaniowych, biurowych oraz lekkim przemyśle.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budynkach mieszkalnych.
• Zabezpieczenie obwodów sterowania i automatyki w szafach rozdzielczych.
• Ochrona odbiorników rezystancyjnych, takich jak grzejniki, bojlery czy piece.
• Stosowany w podrozdzielnicach jako zabezpieczenie przedlicznikowe lub obwodów gniazd.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego NBN316 może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie instaluje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Moment dokręcania zacisków oraz przekrój przyłączanych przewodów muszą być zgodne z dokumentacją producenta. Dobór przewodów należy przeprowadzić zgodnie z obciążalnością prądową i warunkami środowiskowymi.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika NBN316? Charakterystyka B – oznacza, że wyłącznik wyzwala przy prądzie zwarciowym od 3 do 5 krotności prądu znamionowego. Jest zalecana do obwodów o odbiornikach rezystancyjnych i małych silnikach.
• Jaka jest zdolność zwarciowa wyłącznika? Zdolność zwarciowa wynosi 10 kA – oznacza to, że wyłącznik może bezpiecznie przerwać prąd zwarciowy o wartości do 10 000 A przy napięciu znamionowym.
• Czy wyłącznik można montować na szynie DIN? Tak, wyłącznik NBN316 jest przystosowany do montażu na standardowej szynie TH35 (DIN) w rozdzielnicach modułowych.
