Wyłącznik nadprądowy 10kA 3P B 13A MCB | NBN313 Hager

Opis i Kluczowe Cechy

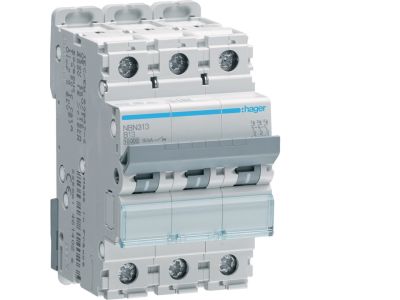

Prezentowany wyłącznik nadprądowy (MCB) sygnowany symbolem NBN313 to trójbiegunowe urządzenie o charakterystyce B i prądzie znamionowym 13 A. Dzięki zdolności wyłączania zwarciowego wynoszącej 10 kA zapewnia skuteczną ochronę przewodów i odbiorników w instalacjach elektrycznych. Przeznaczony do montażu na szynie DIN, stanowi podstawowy element zabezpieczenia obwodów przed przeciążeniem i zwarciem.

• 3-biegunowa konstrukcja (3P): Umożliwia jednoczesne zabezpieczenie wszystkich trzech faz w obwodzie trójfazowym, co upraszcza instalację i zwiększa bezpieczeństwo.
• Charakterystyka B: Zapewnia selektywność w obwodach o obciążeniach rezystancyjnych i niewielkich prądach rozruchowych (np. oświetlenie, gniazda), minimalizując ryzyko zbędnych wyłączeń.
• Prąd znamionowy 13 A: Idealnie dopasowany do zabezpieczenia przewodów o przekroju 1,5 mm², popularnych w instalacjach domowych i biurowych.
• Zdolność wyłączania zwarciowego 10 kA: Gwarantuje szybkie i pewne przerwanie obwodu przy dużych prądach zwarciowych, chroniąc sprzęt i instalację przed uszkodzeniem.
• Symbol NBN313: Identyfikuje produkt o sprawdzonej jakości, dedykowany do standardowych rozdzielnic modułowych.

Zgodność z Normami

Wyłącznik nadprądowy NBN313 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi wymogami europejskich norm dla sprzętu elektrycznego. Posiada oznaczenie CE, co potwierdza jego zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Urządzenie przeznaczone jest do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy NBN313 znajduje szerokie zastosowanie w ochronie końcowych obwodów odbiorczych w budynkach mieszkalnych, biurowych i lekkim przemyśle. Sprawdza się wszędzie tam, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem przy niewielkich prądach rozruchowych.

• Ochrona obwodów oświetleniowych i gniazd wtyczkowych w budownictwie mieszkaniowym.
• Zabezpieczenie obwodów sterowania (np. styczników, przekaźników, PLC) w szafach sterowniczych.
• Stosowanie w rozdzielnicach piętrowych i lokalowych jako główne lub odgałęźne zabezpieczenie nadprądowe.
• Zastosowanie w instalacjach tymczasowych (np. place budowy) przy odpowiednim doborze do obciążenia.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany od źródła zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN 35 mm) w standardowej rozdzielnicy modułowej. Podłączenia wykonaj zgodnie z dokumentacją producenta (dostępną na stronie lub w opakowaniu) – zwracając uwagę na odpowiedni moment dokręcania zacisków oraz przekrój przewodów dostosowany do prądu znamionowego (zalecany co najmniej 1,5 mm²).

FAQ

• Jaka jest zdolność wyłączania zwarciowego tego wyłącznika? Wyłącznik NBN313 posiada zdolność wyłączania zwarciowego wynoszącą 10 kA (prąd zwarciowy skuteczny).
• Dla jakich obwodów przeznaczona jest charakterystyka B? Charakterystyka B (wyzwalacz elektromagnetyczny od 3 do 5 In) jest zalecana do obwodów o obciążeniach rezystancyjnych lub małych prądach rozruchowych, takich jak oświetlenie, gniazda wtyczkowe, urządzenia AGD.
• Ile biegunów ma ten wyłącznik? Jest to wyłącznik 3-biegunowy (3P), co oznacza, że zabezpiecza jednocześnie trzy fazy obwodu trójfazowego.
