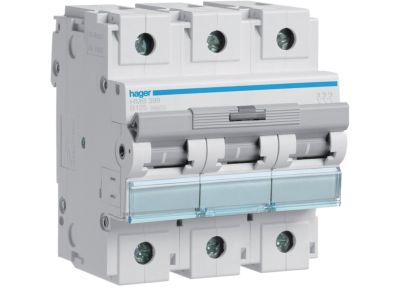

Wyłącznik nadprądowy 10kA 3P B 125A, MCB | HMB399 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy HMB399 w wykonaniu 3-biegunowym o charakterystyce B, prądzie znamionowym 125 A i zdolności zwarciowej 10 kA. Przeznaczony do zabezpieczania instalacji elektrycznych przed skutkami przeciążeń i zwarć w obwodach trójfazowych. Solidna konstrukcja zapewnia niezawodne działanie w warunkach przemysłowych i komercyjnych.

• Prąd znamionowy 125 A: umożliwia zabezpieczenie obwodów o dużym obciążeniu – np. w rozdzielnicach głównych lub zasilaniu maszyn – bez ryzyka zbędnych wyłączeń podczas normalnej pracy.
• Charakterystyka B: gwarantuje szybkie wyzwolenie przy przeciążeniach i prądach zwarciowych, co jest szczególnie korzystne przy odbiornikach o charakterze rezystancyjnym oraz w obwodach oświetleniowych i gniazd wtyczkowych.
• Zdolność zwarciowa 10 kA: zapewnia skuteczne i bezpieczne wyłączenie prądów zwarciowych w typowych instalacjach niskiego napięcia, minimalizując ryzyko uszkodzenia aparatury i przewodów.
• Liczba biegunów 3P: dedykowany do obwodów trójfazowych – zabezpiecza jednocześnie wszystkie trzy fazy, co upraszcza konstrukcję rozdzielnicy i skraca czas montażu.

Zgodność z Normami

Wyłącznik nadprądowy HMB399 jest zgodny z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej dla aparatury modułowej stosowanej w rozdzielnicach.

Zastosowanie

Model HMB399 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie trójfazowych obwodów odbiorczych przed skutkami przeciążeń i zwarć. Sprawdzi się w instalacjach przemysłowych, handlowych oraz w dużych obiektach użyteczności publicznej.

• Zabezpieczanie obwodów zasilających maszyny i urządzenia produkcyjne w halach przemysłowych.
• Ochrona linii zasilających rozdzielnice podrzędne w budynkach biurowych i magazynach.
• Stosowanie w instalacjach oświetleniowych i siłowych o znacznym poborze mocy.
• Zabezpieczanie obwodów pomp, wentylacji i innych odbiorników trójfazowych w automatyce budynkowej.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Przekrój przewodów dobierz zgodnie z obciążalnością prądową dla 125 A. Moment dokręcania zacisków stosuj zgodnie z dokumentacją techniczną producenta, aby zapewnić trwałe i bezpieczne połączenie.

FAQ

• Czy wyłącznik nadprądowy HMB399 ma podświetlenie sygnalizujące stan zadziałania? Model HMB399 nie jest wyposażony w podświetlenie – stan wyzwolenia rozpoznaje się po położeniu dźwigni (pozycja środkowa). W razie potrzeby sygnalizacji zaleca się zastosowanie dodatkowego styk pomocniczy dedykowanego do tego wyłącznika.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podaje konkretnej wartości IP dla tego modelu. Standardowo aparatura modułowa do montażu w rozdzielnicach oferuje stopień ochrony IP20 od strony czołowej, pod warunkiem zamknięcia obudowy rozdzielnicy. W przypadku pytań o konkretne warunki instalacji skontaktuj się z producentem.
• Jaką charakterystykę wyzwalania ma ten wyłącznik i dla jakich odbiorników jest przeznaczony? Wyłącznik posiada charakterystykę B, która oznacza wyzwalanie w zakresie 3-5 krotności prądu znamionowego. Jest optymalna do obwodów o charakterze rezystancyjnym oraz do zabezpieczania gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i biurowych.
