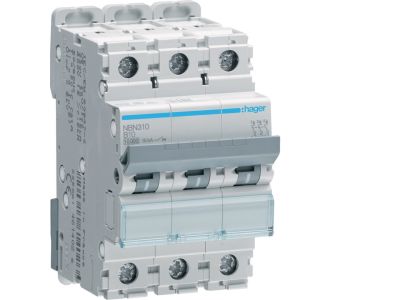

Wyłącznik nadprądowy 10kA 3P B 10A MCB | NBN310 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB NBN310 to 3-biegunowe urządzenie ochronne o charakterystyce B i prądzie znamionowym 10 A. Dzięki zdolności zwarciowej 10 kA zapewnia skuteczną ochronę kabli i przewodów przed skutkami zwarć i przeciążeń – przeznaczony do montażu w rozdzielnicach.

• Prąd znamionowy 10 A: bezpieczna praca w obwodach o typowym obciążeniu, zapobiega przegrzaniu przewodów przy przeciążeniach.
• Charakterystyka B: szybkie wyłączanie przy prądach przeciążeniowych 3–5× I_n – idealna do obwodów rezystancyjnych (oświetlenie, gniazda).
• Zdolność zwarciowa 10 kA: niezawodne wyłączenie przy zwarciach nawet w sieciach o wysokim prądzie zwarciowym, minimalizuje ryzyko uszkodzenia instalacji.
• 3 bieguny: zabezpieczenie trójfazowe, odpowiednie do obwodów 3-fazowych (maszyny, silniki, rozdzielnice przemysłowe).
• Montaż na szynie TH35: kompatybilny ze standardowymi rozdzielnicami modułowymi, szybka i pewna instalacja.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Przeznaczony do montażu w suchych pomieszczeniach wewnętrznych, w rozdzielnicach o odpowiedniej klasie IP.

Zastosowanie

Wyłącznik nadprądowy NBN310 znajduje zastosowanie w zabezpieczaniu obwodów odbiorczych w instalacjach budynkowych i przemysłowych. Sprawdza się w ochronie linii kablowych, gniazd wtykowych oraz odbiorników o charakterze rezystancyjnym.

• Ochrona obwodów oświetleniowych i gniazd w budynkach mieszkalnych oraz biurowych.
• Zabezpieczenie linii sterujących szaf sterowniczych (PLC, styczników, przekaźników).
• Ochrona maszyn i urządzeń w przemyśle lekkim i ciężkim.
• Stosowany jako zabezpieczenie przed zwarciem i przeciążeniem w rozdzielnicach głównych i podrozdzielnicach.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać zgodnie z prądem znamionowym 10 A oraz obowiązującymi normami. Moment dokręcania zacisków – zgodnie z dokumentacją producenta.

FAQ

• Jaki jest stopień ochrony IP wyłącznika NBN310? Aparatura modułowa przeznaczona do montażu wewnątrz rozdzielnic posiada zazwyczaj stopień ochrony IP20. Dokładne dane dla tego modelu należy sprawdzić w karcie katalogowej producenta.
• Czy wyłącznik nadprądowy NBN310 może być stosowany w obwodach trójfazowych? Tak, wyłącznik jest 3-biegunowy i przeznaczony do zabezpieczania obwodów trójfazowych. Możliwe jest również użycie tylko jednego bieguna w obwodzie jednofazowym, choć zaleca się wtedy stosowanie wyłączników 1-biegunowych.
• Jaka jest charakterystyka wyzwalania? Charakterystyka B oznacza, że wyłącznik wyzwala przy prądzie przeciążeniowym od 3 do 5 razy większym od prądu znamionowego. Jest to optymalne dla obwodów rezystancyjnych, takich jak oświetlenie i gniazda – zapewnia selektywność i szybkie odcięcie przy zwarciu.
