Wyłącznik nadprądowy 10kA 2P D 6A MCB | NDN206 Hager

Opis i Kluczowe Cechy

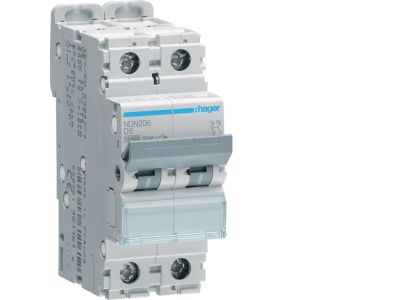

Wyłącznik nadprądowy (MCB) o symbolu NDN206 to dwubiegunowe zabezpieczenie nadprądowe z charakterystyką D, przeznaczone do ochrony obwodów przed skutkami przeciążeń i zwarć. Prąd znamionowy 6 A oraz zdolność zwarciowa 10 kA gwarantują niezawodne działanie w instalacjach o podwyższonych wymaganiach, szczególnie tam gdzie występują duże prądy rozruchowe. Aparat montowany jest na szynie TH35, co ułatwia instalację w rozdzielnicach modułowych.

• Charakterystyka D: Opóźnione wyzwalanie – idealna do zabezpieczania obwodów silników, transformatorów i innych odbiorników o wysokim prądzie rozruchu, minimalizując ryzyko niepotrzebnych wyłączeń.
• Prąd znamionowy 6 A: Dobrze dopasowany do ochrony linii o małym obciążeniu ciągłym, zapewniając selektywność w układach rozdziału energii.
• Zdolność zwarciowa 10 kA: Wysoka skuteczność wyłączania prądów zwarciowych, co zwiększa bezpieczeństwo instalacji i chroni podłączone urządzenia.
• Konstrukcja 2-biegunowa (2P): Umożliwia jednoczesne odłączenie fazy i neutralnego przewodu roboczego (N), co jest wymagane w wielu standardach ochrony przeciwporażeniowej.
• Montaż modułowy na szynie TH35: Szybka i pewna instalacja w standardowych rozdzielnicach, bez konieczności stosowania dodatkowych elementów.

Zgodność z Normami

Wyłącznik NDN206 spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych, w tym standardów IEC/EN. Posiada oznaczenie CE, co potwierdza jego zgodność z obowiązującymi dyrektywami Unii Europejskiej. Produkt został zaprojektowany i wykonany zgodnie z zasadami bezpieczeństwa elektrycznego.

Zastosowanie

Charakterystyka D oraz parametry prądowe predysponują wyłącznik NDN206 do stosowania w obwodach, gdzie występują wysokie prądy rozruchowe. Sprawdzi się zarówno w instalacjach przemysłowych, jak i komercyjnych.

• Ochrona silników elektrycznych i układów napędowych przed przeciążeniem i zwarciem.
• Zabezpieczanie transformatorów, dławików i innych urządzeń o charakterze indukcyjnym.
• Zastosowanie w rozdzielnicach sterowniczych oraz szafach automatyki budynkowej.
• Ochrona linii zasilających w obwodach oświetlenia przemysłowego i wentylacji.

Wskazówki Montażowe

Montaż i wszelkie prace przy wyłączniku mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem instalacji bezwzględnie odłącz napięcie w całej rozdzielnicy. Aparat montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie na niej. Przekrój przewodów należy dobrać do prądu znamionowego 6 A oraz spodziewanego obciążenia. Momenty dokręcania zacisków oraz dopuszczalne długości odizolowania przewodów – zgodnie z dokumentacją techniczną producenta (brak w danych, zaleca się kierować ogólnymi standardami dla aparatury modułowej). Po zamontowaniu sprawdzić poprawność połączeń i działanie wyłącznika przed ponownym załączeniem napięcia.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika NDN206? Charakterystyka D – wyzwalanie opóźnione, zaprojektowane do współpracy z odbiornikami o dużych prądach rozruchowych, np. silniki, transformatory. Zapobiega niepotrzebnym wyłączeniom przy krótkotrwałych przeciążeniach.
• Jaka jest zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa wynosi 10 kA, co oznacza, że wyłącznik bezpiecznie przerwie prąd zwarciowy o wartości do 10 000 A bez uszkodzenia.
• Czy ten wyłącznik można stosować w domowych instalacjach elektrycznych? Charakterystyka D jest zalecana głównie w instalacjach przemysłowych i komercyjnych, gdzie występują silniki i inne urządzenia z wysokim prądem rozruchu. W standardowych domowych obwodach oświetlenia i gniazd typowo stosuje się charakterystyki B lub C. Zawsze należy dobierać aparaturę zgodnie z projektem instalacji.
