Wyłącznik nadprądowy 10kA 2P D 63A MCB | NDN263 Hager

Opis i Kluczowe Cechy

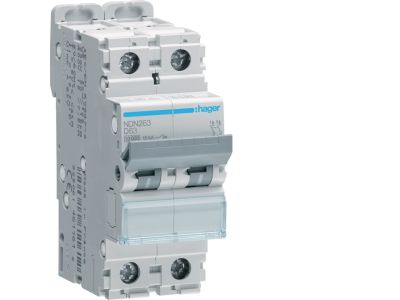

Wyłącznik nadprądowy MCB typu D, 2-biegunowy, o prądzie znamionowym 63 A i zdolności wyłączania zwarciowego 10 kA – symbol NDN263. Przeznaczony do ochrony obwodów przed skutkami przeciążeń i zwarć, w szczególności tam, gdzie występują duże prądy rozruchowe (silniki, transformatory). Charakterystyka D gwarantuje selektywność w stosunku do innych zabezpieczeń w instalacji. Montowany na szynę TH35, zajmuje standardową szerokość dwóch modułów.

• Prąd znamionowy 63 A: umożliwia bezpieczne zasilanie odbiorników o znacznym poborze mocy bez ryzyka wyłączenia w normalnych warunkach pracy.
• Charakterystyka D: zapewnia wyzwalanie przy prądach zwarciowych od 10 do 20-krotności prądu znamionowego, co sprawdza się w obwodach z silnikami elektrycznymi, dźwigami, sprężarkami.
• Zdolność wyłączania 10 kA: gwarantuje bezpieczne przerwanie prądów zwarciowych o wartości do 10 kA, minimalizując ryzyko uszkodzenia instalacji i pożaru.

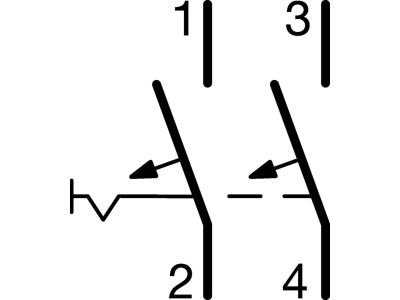

• 2-biegunowa konstrukcja (2P): rozłącza oba przewody fazowe (L+N) w obwodach jednofazowych lub dwa przewody fazowe w układach dwufazowych, zwiększając bezpieczeństwo użytkowania.
• Uniwersalny montaż na szynę TH35 (DIN): łatwa instalacja w rozdzielnicach modułowych.

Zgodność z Normami

Wyłącznik nadprądowy NDN263 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, potwierdzający spełnienie wymogów Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik nadprądowy z charakterystyką D znajduje zastosowanie w obwodach, gdzie występują wysokie prądy rozruchowe – typowych dla odbiorników indukcyjnych i transformatorowych. Idealnie sprawdzi się jako zabezpieczenie główne lub odbiorowe w instalacjach przemysłowych i komercyjnych.

• Zabezpieczenie obwodów silników elektrycznych: wentylatory, pompy, sprężarki, obrabiarki.
• Ochrona transformatorów sterowniczych i zasilaczy impulsowych przed zwarciem i przeciążeniem.
• Zabezpieczenie linii kabelkowych w instalacjach o dużym udziale odbiorników o charakterze indukcyjnym.
• Użycie w rozdzielnicach głównych i podrozdzielnicach jako zabezpieczenie przedlicznikowe lub odbiorowe w budynkach przemysłowych.

Wskazówki Montażowe

Montaż i demontaż wyłącznika nadprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów dobierz zgodnie z obciążalnością prądową – dla 63 A zalecany przekrój min. 16 mm² (Cu). Moment dokręcania zacisków oraz długość odizolowania przewodu stosuj zgodnie z dokumentacją producenta. Po instalacji sprawdź poprawność połączeń i wykonaj próbę działania.

FAQ

• Co oznacza charakterystyka D w wyłączniku nadprądowym? Charakterystyka D oznacza, że wyłącznik wyzwala przy prądach zwarciowych od 10 do 20-krotności prądu znamionowego. Jest to rozwiązanie stosowane w obwodach z dużymi prądami rozruchowymi, np. przy silnikach elektrycznych.
• Czy wyłącznik NDN263 nadaje się do ochrony obwodu gniazd wtykowych w domu? Zazwyczaj w instalacjach domowych stosuje się wyłączniki o charakterystyce B lub C. Charakterystyka D jest zarezerwowana dla obwodów przemysłowych o wysokich prądach rozruchowych – nie jest zalecana do standardowych gniazd 230 V.
• Jaka jest zdolność wyłączania tego wyłącznika? Zdolność wyłączania zwarciowego wynosi 10 kA. Oznacza to, że urządzenie bezpiecznie przerwie prąd zwarciowy o wartości do 10 000 A w obwodzie, chroniąc instalację przed uszkodzeniem.
