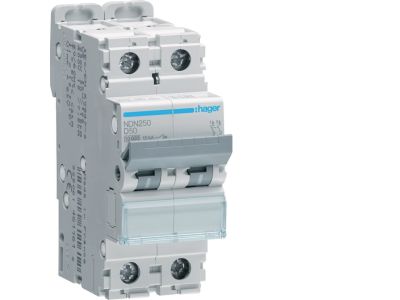

Wyłącznik nadprądowy 10kA 2P D 50A MCB | NDN250 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB NDN250 to dwubiegunowy (2P) aparat modułowy o charakterystyce wyzwalania D, prądzie znamionowym 50 A i zdolności wyłączania 10 kA. Przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami, szczególnie tam, gdzie występują wysokie prądy rozruchowe. Kompaktowa konstrukcja umożliwia montaż na szynie DIN w rozdzielnicach modułowych.

• Prąd znamionowy 50 A: Zabezpiecza obwody o znacznym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia instalacji w warunkach przeciążenia.
• Charakterystyka D: Odporny na krótkotrwałe impulsy prądowe (np. rozruch silników, transformatorów), co zapobiega niepożądanym wyłączeniom przy zachowaniu ochrony zwarciowej.
• Zdolność wyłączania 10 kA: Gwarantuje skuteczne przerywanie prądów zwarciowych o wysokiej wartości, zapewniając bezpieczeństwo instalacji w warunkach awaryjnych.
• 2 bieguny (2P): Rozłącza oba przewody obwodu jednofazowego, zwiększając bezpieczeństwo podczas prac konserwacyjnych i serwisowych.
• Montaż na szynie DIN (TH35): Szybki i pewny montaż w standardowych rozdzielnicach modułowych, ułatwiający rozbudowę i modernizację instalacji.

Zgodność z Normami

Wyłącznik nadprądowy NDN250 spełnia wymagania dyrektyw niskonapięciowych Unii Europejskiej i posiada znak CE potwierdzający zgodność z obowiązującymi normami bezpieczeństwa. Został zaprojektowany i wyprodukowany zgodnie ze standardami DIN oraz wytycznymi dla aparatury modułowej, co gwarantuje niezawodne działanie w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Dzięki charakterystyce D i wysokiej zdolności wyłączania, wyłącznik NDN250 sprawdza się w obwodach o dużych prądach rozruchowych oraz w instalacjach wymagających niezawodnej ochrony zwarciowej i przeciążeniowej.

• Ochrona obwodów zasilających silniki elektryczne (pompy, wentylatory, sprężarki) – charakterystyka D zapobiega wyłączeniom przy rozruchu.
• Zabezpieczenie transformatorów oraz zasilaczy impulsowych o dużym prądzie magnesowania.
• Ochrona obwodów w instalacjach przemysłowych i warsztatowych, gdzie występują odbiorniki o charakterze indukcyjnym.
• Stosowanie w rozdzielnicach sterowniczych i automatyce budynkowej jako zabezpieczenie główne obwodów odbiorników dynamicznych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego NDN250 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Aparat montuje się na szynie DIN TH35 w standardowej rozdzielnicy modułowej. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z normami do prądu znamionowego 50 A (zalecany przekrój min. 10 mm² Cu). Moment dokręcania zacisków należy stosować zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy wyłącznik NDN250 nadaje się do ochrony silników? Tak. Charakterystyka D została zaprojektowana z myślą o obwodach z wysokimi prądami rozruchowymi, typowymi dla silników elektrycznych – wyłącznik nie wyłącza się przy krótkotrwałych impulsach.
• Jaka jest maksymalna zdolność zwarciowa tego wyłącznika? Znamionowa zdolność wyłączania zwarciowego wynosi 10 kA, co zapewnia skuteczne przerywanie prądów zwarciowych w typowych instalacjach niskiego napięcia.
• Czy wyłącznik posiada sygnalizację stanu? Standardowo wyposażony jest w mechaniczny wskaźnik położenia styków (ON/OFF), który umożliwia wizualną kontrolę stanu załączenia bez konieczności otwierania rozdzielnicy.
