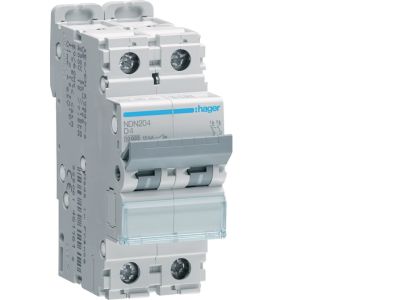

Wyłącznik nadprądowy 10kA 2P D 4A MCB | NDN204 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB NDN204 to dwubiegunowy aparat modułowy o prądzie znamionowym 4A i charakterystyce wyzwalania D. Dzięki zdolności wyłączania 10kA zapewnia niezawodną ochronę przed skutkami zwarć nawet w trudnych warunkach sieciowych. Urządzenie przeznaczone jest do montażu na szynie TH35 w rozdzielnicach.

• Prąd znamionowy 4A: Odpowiedni do zabezpieczania obwodów o niewielkim obciążeniu, takich jak oświetlenie LED czy sterowanie, minimalizując ryzyko zbędnych wyłączeń.
• Charakterystyka D: Opóźnione wyzwalanie pozwala na bezpieczną pracę z odbiornikami o wysokim prądzie rozruchowym, np. silnikami, transformatorami czy zasilaczami.
• Zdolność wyłączania 10kA: Wysoka skuteczność w gaszeniu łuku zwarciowego – zapewnia ochronę instalacji i urządzeń nawet przy dużych prądach zwarciowych.
• Dwubiegunowość (2P): Jednoczesne rozłączanie obu przewodów (fazy i neutralnego) zwiększa bezpieczeństwo podczas prac serwisowych oraz poprawia selektywność zabezpieczeń.
• Kompaktowa konstrukcja modułowa: Łatwy montaż na szynie DIN TH35 w standardowych rozdzielnicach – oszczędność miejsca w szafie.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm międzynarodowych i posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej. Gwarantuje to bezpieczną i niezawodną pracę w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy NDN204 znajduje zastosowanie w rozdzielnicach budynkowych i przemysłowych, gdzie wymagane jest zabezpieczenie obwodów z odbiornikami o charakterystycznym dla charakterystyki D przebiegu prądu rozruchowego.

• Zabezpieczanie obwodów zasilających silniki elektryczne (pompy, wentylatory, kompresory).
• Ochrona transformatorów i dławików przed skutkami zwarć oraz przeciążeń.
• Stosowanie w obwodach oświetleniowych z wysokoprężnymi lampami wyładowczymi (np. metalohalogenkami).
• Zabezpieczanie gniazd wtyczkowych i linii sterowniczych w instalacjach przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie instaluje się na szynie TH35 (DIN) w rozdzielnicy. Przed podłączeniem należy sprawdzić, czy przekrój przewodów jest dobrany do prądu znamionowego 4A (zalecany min. 1,5 mm² dla miedzi). Moment dokręcania śrub zaciskowych należy stosować zgodnie z dokumentacją producenta. Po zakończeniu montażu sprawdzić poprawność działania poprzez ręczne załączenie i wyłączenie.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Wyłącznik nadprądowy NDN204 ma charakterystykę D, co oznacza opóźnione wyzwalanie termiczne i magnetyczne – przeznaczony do obwodów z dużymi prądami rozruchowymi (np. silniki).
• Czy wyłącznik ma podświetlenie lub sygnalizację stanu? Nie, jest to standardowy wyłącznik nadprądowy bez wbudowanego podświetlenia. Stan załączenia/wyłączenia można odczytać z położenia dźwigni.
• Jaka jest szerokość modułu i czy pasuje do standardowej rozdzielnicy? Wyłączniki nadprądowe dwubiegunowe zajmują zazwyczaj 2 moduły (36 mm) na szynie DIN. Należy jednak sprawdzić konkretne wymiary w dokumentacji technicznej produktu.
