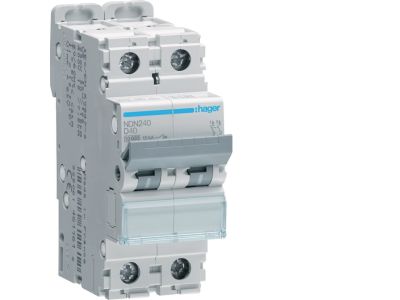

Wyłącznik nadprądowy 10kA 2P D 40A MCB | NDN240 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB NDN240 to 2-biegunowy aparat modułowy o prądzie znamionowym 40 A i zdolności wyłączania 10 kA. Dzięki charakterystyce D został zaprojektowany do obwodów, w których występują duże prądy rozruchowe – zapewnia skuteczną ochronę przewodów i kabli przed przeciążeniami i zwarciami w instalacjach niskiego napięcia.

• Prąd znamionowy 40 A: umożliwia bezpieczne zasilanie obwodów o znacznym obciążeniu, np. linii silnikowych lub rozdzielnic podrzędnych, bez ryzyka przegrzania przewodów.
• Zdolność wyłączania 10 kA: gwarantuje skuteczne przerwanie prądu zwarciowego nawet w sieciach o wysokiej mocy zwarciowej, zwiększając bezpieczeństwo instalacji i urządzeń.
• Charakterystyka D: przystosowana do ochrony obwodów z urządzeniami o dużym prądzie rozruchowym (silniki, transformatory, kondensatory) – zapobiega zbędnym wyłączeniom podczas normalnego rozruchu.

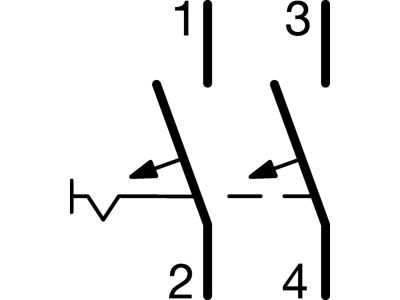

• Konstrukcja 2-biegunowa: umożliwia jednoczesne odłączenie dwóch biegunów obwodu (np. faza + neutralny w konfiguracji jednofazowej), co podnosi bezpieczeństwo obsługi.
• Wykonanie modułowe: łatwy i szybki montaż na szynie TH35 (DIN) w standardowych rozdzielnicach modułowych, co ułatwia rozbudowę instalacji.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw niskonapięciowych Unii Europejskiej oraz posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi przepisami w zakresie bezpieczeństwa i kompatybilności. Wyłącznik został zaprojektowany i wyprodukowany zgodnie z uznanymi standardami branżowymi dla aparatury modułowej.

Zastosowanie

Wyłącznik nadprądowy NDN240 dedykowany jest do ochrony obwodów elektrycznych w instalacjach przemysłowych, budynkach użyteczności publicznej oraz obiektach mieszkalnych, gdzie wymagana jest charakterystyka D i podwyższona zdolność wyłączania. Sprawdza się w szczególności w następujących scenariuszach:

• Zabezpieczanie obwodów zasilających silniki elektryczne (pompy, wentylatory, sprężarki).
• Ochrona linii doprowadzających energię do transformatorów i dławików.
• Zabezpieczanie baterii kondensatorów do kompensacji mocy biernej.
• Stosowanie w rozdzielnicach głównych i podrzędnych, gdzie wymagana jest selektywność i niezawodność przy wysokich prądach zwarciowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Urządzenie instaluje się na szynie TH35 (DIN) w rozdzielnicy wyposażonej w odpowiednie zabezpieczenia. Przekrój przewodów należy dobrać do prądu znamionowego 40 A zgodnie z obowiązującymi normami, a moment dokręcania zacisków – stosować zgodnie z dokumentacją producenta. Po zakończeniu montażu sprawdź poprawność połączeń oraz działanie wyłącznika przed ponownym załączeniem napięcia.

FAQ

• Czy wyłącznik nadprądowy NDN240 nadaje się do ochrony silników elektrycznych? Tak, charakterystyka D została zaprojektowana z myślą o obwodach z urządzeniami o dużym prądzie rozruchowym, takimi jak silniki, transformatory czy kondensatory – minimalizuje ryzyko zbędnych wyłączeń przy normalnym rozruchu.
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podał konkretnej wartości w danych technicznych. Standardowo aparatura modułowa montowana w rozdzielnicach ma ochronę obudowy IP20, co zapobiega przypadkowemu dotknięciu części pod napięciem. W przypadku pracy w innych warunkach należy dobrać odpowiednią obudowę zewnętrzną.
• Jak działa mechanizm wyzwalania w charakterystyce D? Charakterystyka D oznacza, że wyłącznik wyzwala się przy prądzie zwarciowym w zakresie od 10 do 20 krotności prądu znamionowego (In). Dla prądu 40 A oznacza to próg wyzwalania zwarciowego w przedziale 400–800 A. Przegrzanie (przeciążenie) jest wykrywane przez bimetalową wkładkę termiczną o opóźnionym czasie działania.
