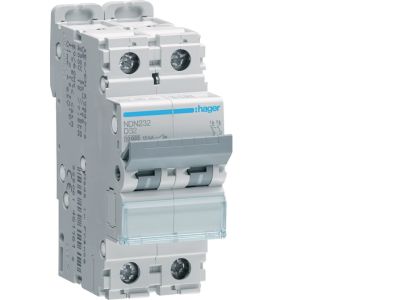

Wyłącznik nadprądowy 10kA 2P D 32A MCB | NDN232 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB oznaczony symbolem NDN232 to dwubiegunowe urządzenie zabezpieczające o prądzie znamionowym 32A i charakterystyce wyzwalania D. Zdolność zwarciowa 10kA gwarantuje skuteczne przerywanie obwodu nawet przy dużych prądach zwarcia, chroniąc przewody i odbiorniki. Urządzenie przeznaczone do montażu na szynie TH35 (DIN) w rozdzielnicach.

• Prąd znamionowy 32 A: Pozwala zabezpieczyć obwody o znacznym obciążeniu, zapobiegając przegrzaniu przewodów przy długotrwałym przeciążeniu.
• Zdolność zwarciowa 10 kA: Gwarantuje bezpieczne wyłączenie prądów zwarciowych o wartości do 10 000 A, minimalizując ryzyko uszkodzenia instalacji i pożaru.
• Charakterystyka D: Wyzwalanie przy prądach 10–20 krotności In – idealna dla obwodów z odbiornikami o wysokim prądzie rozruchowym, takimi jak silniki, transformatory czy sprężarki.
• 2 bieguny (2P): Rozwiera oba przewody fazowe w instalacji jednofazowej (L+N) lub dwa bieguny w układzie wielofazowym, zapewniając całkowite odłączenie napięcia w chronionym obwodzie.
• Konstrukcja modułowa: Łatwy montaż na szynie TH35 w standardowej rozdzielnicy; oszczędność miejsca i szybka instalacja.

Zgodność z Normami

Wyłącznik nadprądowy NDN232 został zaprojektowany zgodnie z wymaganiami europejskich norm dla wyłączników nadprądowych (MCB). Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej obowiązujących w Unii Europejskiej.

Zastosowanie

Wyłącznik nadprądowy NDN232 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przewodów i kabli przed skutkami przeciążeń i zwarć – w instalacjach domowych, biurowych oraz lekkim przemyśle.

• Ochrona obwodów odbiorczych w rozdzielnicach mieszkaniowych i budynków użyteczności publicznej.
• Zabezpieczenie linii zasilających silniki elektryczne, pompy, wentylatory oraz inne urządzenia o charakterystyce indukcyjnej.
• Stosowanie w obwodach gniazd wtyczkowych i oświetleniowych, gdzie przewidziano obciążenie do 32 A.
• Element zabezpieczenia w tablicach rozdzielczych warsztatów, magazynów i małych zakładów produkcyjnych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego NDN232 może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do prac elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami (min. 4 mm² dla prądu 32 A). Zaciski dokręcać z momentem zgodnym z dokumentacją producenta – zalecany moment ok. 2–3 Nm (sprawdź etykietę). Po zamontowaniu sprawdzić działanie mechanizmu oraz poprawność połączeń.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika NDN232? Charakterystyka D oznacza, że wyzwalanie termiczne (przeciążenie) działa od 1,13 do 1,45 In, a magnetyczne (zwarciowe) od 10 do 20 In. Jest to odpowiednie dla odbiorników o wysokim prądzie rozruchowym.
• Czy wyłącznik posiada podświetlenie? Nie, wyłącznik nadprądowy MCB nie jest wyposażony w podświetlenie. Służy wyłącznie do zabezpieczania obwodów – stan zadziałania sygnalizowany jest mechanicznym wskaźnikiem położenia styku.
• Jaki stopień ochrony ma ten wyłącznik? Standardowo dla aparatury modułowej montowanej w rozdzielnicy stopień ochrony to IP20. Dokładne dane dotyczące ochrony obudowy należy sprawdzić w karcie katalogowej producenta.
