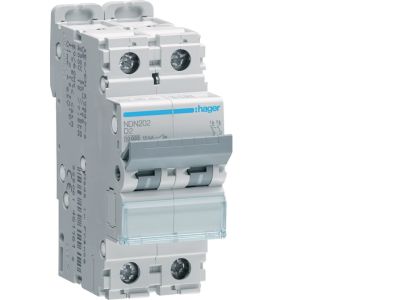

Wyłącznik nadprądowy 10kA 2P D 2A MCB | NDN202 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy NDN202 to dwubiegunowy (2P) aparat modułowy o prądzie znamionowym 2 A i charakterystyce D, przeznaczony do ochrony przewodów i kabli przed skutkami przeciążeń oraz zwarć. Dzięki zdolności zwarciowej 10 kA zapewnia skuteczne wyłączenie obwodu nawet w sieciach o dużych prądach zwarciowych, co zwiększa bezpieczeństwo instalacji.

• Charakterystyka D: Zapewnia selektywność wyłączeń przy obciążeniach o wysokim prądzie rozruchowym (np. silniki, transformatory), minimalizując ryzyko zbędnych zadziałań.
• Zdolność zwarciowa 10 kA: Gwarantuje bezpieczne przerwanie prądu zwarciowego w typowych sieciach niskiego napięcia, chroniąc przewody i odbiorniki przed uszkodzeniem termicznym i mechanicznym.
• Dwa bieguny (2P): Umożliwia jednoczesne odłączenie przewodu fazowego i neutralnego, co jest wymagane w obwodach jednofazowych z przewodem neutralnym.
• Prąd znamionowy 2 A: Odpowiedni do zabezpieczania przewodów o małym przekroju oraz odbiorników o niewielkim poborze mocy, zapewniając precyzyjną ochronę przed przeciążeniem.
• Budowa modułowa: Montaż na szynie DIN TH35, typowy dla aparatury modułowej w rozdzielnicach, co ułatwia instalację i rozbudowę.

Zgodność z Normami

Wyłącznik nadprądowy NDN202 jest zgodny z obowiązującymi normami europejskimi dla wyłączników nadprądowych oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i niezawodność w ochronie instalacji elektrycznych.

Zastosowanie

Wyłącznik NDN202 znajduje zastosowanie w instalacjach elektrycznych wymagających ochrony przed przeciążeniem i zwarciem, szczególnie w obwodach o charakterystyce D.

• Zabezpieczanie obwodów silników elektrycznych o małej mocy (np. wentylatory, pompy) przed skutkami zwarć i przeciążeń.
• Ochrona przewodów zasilających transformatory, dławiki oraz inne urządzenia o indukcyjnym charakterze obciążenia.
• Stosowanie w rozdzielnicach mieszkaniowych i przemysłowych do zabezpieczania linii oświetleniowych, gniazd wtyczkowych oraz sterowania.
• Jako element zabezpieczenia w szafach sterowniczych i układach automatyki, gdzie wymagana jest selektywność wyłączeń.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego NDN202 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie należy instalować na szynie DIN TH35 w rozdzielnicy, z zachowaniem przekroju przewodów dobranego do prądu znamionowego (zalecany min. 1,5 mm² dla obwodów 2 A). Moment dokręcania zacisków zgodnie z dokumentacją producenta. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika NDN202? Zdolność zwarciowa wynosi 10 kA (według danych producenta), co zapewnia skuteczne wyłączenie przy prądach zwarciowych występujących w typowych sieciach niskiego napięcia.
• Dla jakich obciążeń zalecana jest charakterystyka D? Charakterystyka D jest przeznaczona do obwodów z obciążeniami o dużych prądach rozruchowych, takich jak silniki indukcyjne, transformatory, dławiki – gdzie chwilowy prąd rozruchu może wielokrotnie przekraczać prąd znamionowy.
• Czy wyłącznik nadprądowy NDN202 montuje się na szynie DIN? Tak, podobnie jak większość aparatury modułowej, wyłącznik przeznaczony jest do montażu na szynie DIN TH35 w rozdzielnicach elektrycznych.
