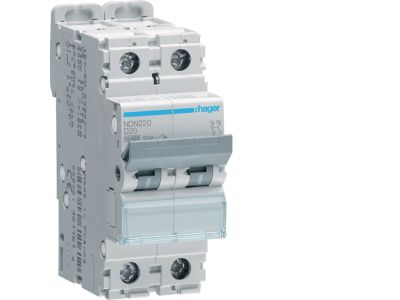

Wyłącznik nadprądowy 10kA 2P D 20A MCB | NDN220 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB NDN220 to dwubiegunowy (2P) aparat modułowy o charakterystyce wyzwalania D, przystosowany do prądu znamionowego 20 A i zdolności wyłączania zwarciowego 10 kA. Dzięki charakterystyce D doskonale sprawdza się w obwodach z odbiornikami o wysokim prądzie rozruchowym, takimi jak silniki czy transformatory, zapewniając selektywną ochronę bez zbędnych zadziałań.

• Prąd znamionowy 20 A: Umożliwia bezpieczną pracę obwodów o znacznym obciążeniu, chroniąc przewody przed przeciążeniem bez ryzyka przegrzania styków.
• Zdolność wyłączania zwarciowego 10 kA: Gwarantuje skuteczne i szybkie przerwanie prądów zwarciowych, zwiększając bezpieczeństwo instalacji i urządzeń.
• Charakterystyka D: Zaprojektowana dla obciążeń o dużym prądzie rozruchowym (np. silniki, transformatory), minimalizuje ryzyko niepotrzebnych wyłączeń przy rozruchu.

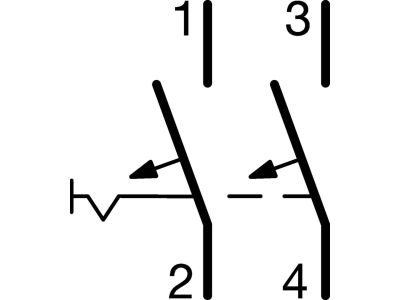

• Budowa dwubiegunowa (2P): Zapewnia jednoczesne odłączanie przewodu fazowego i neutralnego, co jest wymagane w obwodach jednofazowych dla pełnej izolacji.
• Symbol NDN220: Łatwa identyfikacja produktu w systemach magazynowych i projektowych, zgodność z oznaczeniami producenta.

Zgodność z Normami

Wyłącznik nadprądowy NDN220 spełnia wymagania obowiązujących norm europejskich dla wyłączników nadprądowych oraz posiada certyfikat CE. Zastosowane rozwiązania konstrukcyjne odpowiadają standardom branżowym, co gwarantuje niezawodność i bezpieczeństwo użytkowania.

Zastosowanie

Wyłącznik nadprądowy NDN220 znajduje zastosowanie w instalacjach elektrycznych o napięciu do 400 V AC, gdzie wymagana jest ochrona przed przeciążeniem i zwarciem w obwodach jednofazowych. Idealnie sprawdza się w obwodach z odbiornikami o wysokim prądzie rozruchowym.

• Ochrona obwodów silników elektrycznych, sprężarek, pomp – charakterystyka D zapobiega niepotrzebnym wyłączeniom podczas rozruchu.
• Zabezpieczenie obwodów transformatorów i zasilaczy impulsowych przed zwarciami i przeciążeniami.
• Stosowany w rozdzielnicach przemysłowych i budynkowych do ochrony linii gniazd wtyczkowych oraz oświetlenia.
• Idealny do instalacji automatyki budynkowej, gdzie wymagana jest selektywność zabezpieczeń.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego NDN220 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz zgodnie z prądem znamionowym 20 A oraz obowiązującymi przepisami (np. minimalny przekrój 2,5 mm² dla miedzi). Momenty dokręcania zacisków stosuj zgodnie z dokumentacją techniczną producenta, aby zapewnić niską rezystancję połączeń.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika NDN220? Charakterystyka D oznacza, że wyłącznik jest odporny na krótkotrwałe przepięcia prądowe (np. prądy rozruchowe silników) i wyzwala przy wyższych wartościach prądu zwarciowego (10-20 krotności prądu znamionowego). Jest przeznaczony do obwodów z odbiornikami o dużym prądzie rozruchowym.
• Czy wyłącznik NDN220 nadaje się do ochrony obwodów trójfazowych? Nie, wyłącznik jest dwubiegunowy (2P) i przeznaczony do obwodów jednofazowych (L+N). W instalacjach trójfazowych należy stosować wyłączniki 3P lub 4P.
• Jaka jest zdolność wyłączania zwarciowego tego modelu? Zdolność wyłączania zwarciowego wynosi 10 kA. Oznacza to, że wyłącznik jest w stanie bezpiecznie przerwać prąd zwarciowy o wartości do 10 000 A, co zapewnia wysoki poziom ochrony w typowych instalacjach niskiego napięcia.
