Opis i Kluczowe Cechy

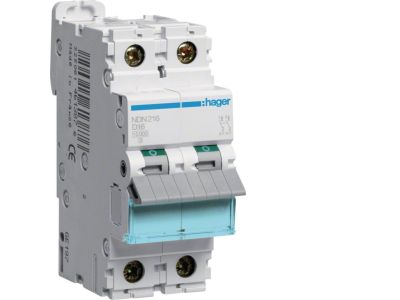

Wyłącznik nadprądowy NDN216 to dwubiegunowy wyłącznik o charakterystyce wyzwalania D, prądzie znamionowym 16 A i zdolności zwarciowej 10 kA. Służy do zabezpieczania instalacji elektrycznej przed skutkami zwarć i przeciążeń, a także może stanowić środek ochrony przed porażeniem – samoczynne wyłączenie w przypadku zwarcia o pomijalnej impedancji między przewodem liniowym a częścią przewodzącą. Dzięki parametrom zgodnym z wymaganiami nowoczesnych rozdzielnic zapewnia niezawodną pracę w warunkach przemysłowych i komercyjnych.

• Prąd znamionowy 16 A: dopasowany do obwodów o umiarkowanym obciążeniu – gwarantuje bezpieczne wyłączanie przy przeciążeniu bez ryzyka uszkodzenia izolacji.
• Charakterystyka wyzwalania D: przeznaczona do obwodów z dużymi prądami rozruchowymi (silniki, transformatory, dławiki) – zapobiega zbędnym zadziałaniom podczas rozruchu.
• Zdolność zwarciowa 10 kA: wysoka wytrzymałość na prądy zwarciowe – skutecznie przerywa zwarcie nawet w sieciach o dużej mocy zwarciowej.

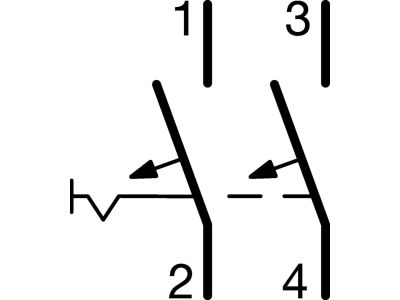

• Dwubiegunowa konstrukcja (2P): jednoczesne wyłączenie obu biegunów podnosi poziom bezpieczeństwa przy pracach serwisowych i montażowych.
• Zabezpieczenie przed skutkami zwarć i przeciążeń: może również działać jako samoczynne wyłączenie w ochronie przeciwporażeniowej (w układzie TN).

Zgodność z Normami

Wyłącznik nadprądowy NDN216 został zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących aparatury modułowej. Posiada certyfikat CE, co potwierdza spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do stosowania w rozdzielnicach instalacyjnych spełniających standard DIN.

Zastosowanie

Wyłącznik nadprądowy NDN216 znajduje zastosowanie w obwodach odbiorczych wymagających niezawodnej ochrony przed zwarciem i przeciążeniem. Dzięki charakterystyce D idealnie sprawdza się w instalacjach, gdzie występują duże prądy rozruchu.

• Ochrona obwodów silników elektrycznych, sprężarek, pomp i wentylatorów – charakterystyka D minimalizuje ryzyko niepotrzebnego wyłączenia podczas rozruchu.
• Zabezpieczenie transformatorów małej mocy i dławików w szafach sterowniczych.
• Stosowanie w rozdzielnicach budynków użyteczności publicznej oraz obiektów przemysłowych jako główne zabezpieczenie obwodów gniazd lub oświetlenia.
• W układach ochrony przeciwporażeniowej jako urządzenie samoczynnie wyłączające zasilanie w przypadku zwarcia o pomijalnej impedancji.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego NDN216 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania zacisków oraz przekroje przyłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, pamiętając o zachowaniu odpowiedniej rezerwy prądowej. Po zakończeniu montażu sprawdź poprawność połączeń i wykonaj test działania.

FAQ

• Jaką charakterystykę wyzwalania ma wyłącznik NDN216? Posiada charakterystykę D, co oznacza, że wyzwala przy prądzie zwarciowym ok. 10–20-krotności prądu znamionowego. Jest przeznaczony głównie do obwodów z wysokimi prądami rozruchowymi, np. silników i transformatorów.
• Jaka jest zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa wynosi 10 kA, co zapewnia skuteczne przerywanie zwarć w typowych sieciach niskiego napięcia o dużej mocy zwarciowej.
• Czy mogę użyć tego wyłącznika w obwodzie oświetleniowym? Tak, ale należy pamiętać, że charakterystyka D ma wyższy próg wyzwalania – w obwodach bez dużych prądów rozruchowych (np. standardowe oświetlenie LED) lepiej sprawdzą się charakterystyki B lub C. NDN216 jest optymalny tam, gdzie spodziewane są udary prądowe.
