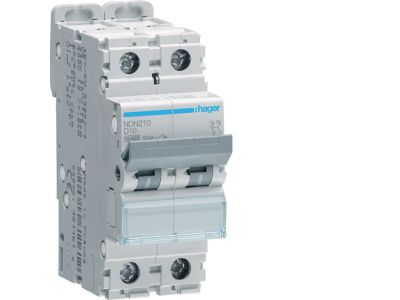

Wyłącznik nadprądowy 10kA 2P D 10A MCB | NDN210 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB o symbolu NDN210 to dwubiegunowe zabezpieczenie nadprądowe przeznaczone do instalacji o prądzie znamionowym 10 A. Dzięki zdolności zwarciowej 10 kA skutecznie przerywa zwarcia w obwodach, chroniąc przewody i odbiorniki przed uszkodzeniem. Charakterystyka D zapewnia odporność na chwilowe udary prądowe, co czyni go idealnym wyborem dla obwodów z silnikami i transformatorami.

• Prąd znamionowy 10 A: Precyzyjne zabezpieczenie obwodów o obciążeniu do 10 A, zapobiegające przegrzaniu przewodów i uszkodzeniu izolacji.
• Zdolność zwarciowa 10 kA: Pełna skuteczność wyłączania zwarć o prądzie do 10 kA, minimalizująca ryzyko pożaru i uszkodzenia urządzeń.
• Charakterystyka D (10-20 In): Odporność na wysokie prądy rozruchowe – bez zbędnych wyłączeń w obwodach silników, kompresorów i transformatorów.
• Dwubiegunowość (2P): Rozłączanie obu biegunów jednocześnie dla pełnej ochrony obwodu jednofazowego lub dwufazowego.
• Konstrukcja modułowa: Szybki montaż na szynie TH35 w rozdzielnicach bez użycia narzędzi.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych oraz posiada certyfikat CE, potwierdzający bezpieczeństwo i kompatybilność z obowiązującymi standardami. Przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Wyłącznik nadprądowy NDN210 z charakterystyką D został zaprojektowany z myślą o obwodach, w których występują znaczne prądy rozruchowe. Sprawdza się w aplikacjach przemysłowych i budynkowych wymagających niezawodnej ochrony zwarciowej i przeciążeniowej.

• Zabezpieczenie obwodów silników elektrycznych, pomp, sprężarek i wentylatorów.
• Ochrona transformatorów i zasilaczy o wysokim prądzie udarowym.
• Sterowanie i ochrona obwodów oświetlenia przemysłowego z dławikami.
• Instalacje w rozdzielnicach budynków użyteczności publicznej i przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego NDN210 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w pozycji pionowej. Przekrój przewodów dobierz do prądu znamionowego 10 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków – zgodnie z dokumentacją producenta (zalecane 2,0–2,5 Nm). Po montażu sprawdź poprawność działania poprzez ręczne wyzwolenie.

FAQ

• Czy wyłącznik ma podświetlenie? Nie, wyłącznik nadprądowy NDN210 to standardowe zabezpieczenie bez wbudowanego podświetlenia. Do sygnalizacji stanu obwodu zaleca się stosowanie osobnych modulek sygnalizacyjnych.
• Jaki jest stopień ochrony IP? Typowy stopień ochrony dla aparatury modułowej zamontowanej w rozdzielnicy to IP20. Oznacza to ochronę przed dostępem do części niebezpiecznych palcami i przed ciałami stałymi o średnicy powyżej 12,5 mm. Po zamknięciu rozdzielnicy stopień ochrony może być wyższy (zależnie od obudowy).
• Jak działa charakterystyka D? Charakterystyka D oznacza, że wyzwolenie elektromagnetyczne następuje przy prądzie od 10 do 20 krotności prądu znamionowego (10-20 In). Dzięki temu wyłącznik toleruje krótkotrwałe udary prądowe (np. rozruch silnika) i wyłącza dopiero przy rzeczywistym zwarciu. Idealny do obwodów indukcyjnych.
