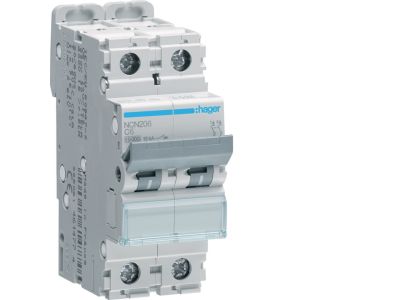

Wyłącznik nadprądowy 10kA 2P C 6A MCB | NCN206 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy (MCB) o symbolu NCN206 to dwubiegunowe urządzenie zabezpieczające przeznaczone do ochrony kabli i przewodów przed skutkami zwarć oraz przeciążeń w instalacjach elektrycznych. Z prądem znamionowym 6 A i charakterystyką wyzwalania C zapewnia selektywne odłączanie obwodów o podwyższonych prądach rozruchowych, np. w obwodach silników lub transformatorów. Zdolność wyłączania zwarciowego 10 kA gwarantuje bezpieczne przerwanie prądów zwarciowych o dużej energii.

• Prąd znamionowy 6 A: Odpowiedni do zabezpieczania obwodów oświetleniowych, gniazd wtyczkowych oraz mniejszych odbiorników w instalacjach domowych i przemysłowych.
• Charakterystyka wyzwalania C: Umożliwia pracę w obwodach z urządzeniami generującymi krótkotrwałe prądy rozruchowe (np. silniki, świetlówki kompaktowe) bez zbędnych wyłączeń.
• Zdolność wyłączania zwarciowego 10 kA: Skutecznie przerywa nawet silne zwarcia, chroniąc kable i instalację przed termicznym uszkodzeniem.
• 2 bieguny (6 A / 10 kA): Zapewnia jednoczesne odłączenie obu przewodów fazowych (L1, L2) w układach jednofazowych lub dwóch faz w układach trójfazowych.
• Kompatybilność z szyną TH35: Montaż na standardowej szynie DIN w rozdzielnicach modułowych ułatwia szybką integrację z istniejącą instalacją.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych, co potwierdza oznakowanie CE. Zgodność z dyrektywami niskonapięciowymi oraz standardami DIN zapewnia bezpieczeństwo użytkowania w instalacjach budowlanych i przemysłowych.

Zastosowanie

Wyłącznik nadprądowy NCN206 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zabezpieczenie kabli przed przeciążeniami i zwarciami. Sprawdza się szczególnie w obwodach o podwyższonych prądach rozruchowych.

• Ochrona obwodów oświetleniowych z oprawami LED, świetlówkami kompaktowymi oraz lampami wyładowczymi.
• Zabezpieczanie gniazd wtyczkowych w pomieszczeniach biurowych, mieszkalnych i handlowych.
• Ochrona linii zasilających małe silniki (np. wentylatory, pompy) oraz transformatory małej mocy.
• Stosowanie w rozdzielnicach mieszkaniowych i przemysłowych jako element selektywnej ochrony przeciwzwarciowej.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonywane wyłącznie przez osoby z uprawnieniami SEP (minimum 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami (PN-HD 60364) dla prądu 6 A, zaleca się przekrój 1,5–2,5 mm². Moment dokręcania zacisków śrubowych – stosować się do wartości podanych w dokumentacji producenta (brak w danych – należy sprawdzić na etykiecie lub w karcie katalogowej). Nie przekraczać parametrów znamionowych.

FAQ

• Czy wyłącznik posiada podświetlenie / wskaźnik zadziałania? Producent nie informuje o funkcji podświetlenia. W standardowych wyłącznikach nadprądowych stosuje się mechaniczny wskaźnik pozycji (czerwona/zielona barwa) – w modelu NCN206 należy sprawdzić bezpośrednio na urządzeniu.
• Jaki jest stopień ochrony IP tego wyłącznika? W danych wejściowych nie podano stopnia ochrony. Dla aparatury modułowej montowanej w rozdzielnicy wewnętrznej standardem jest IP20. W przypadku instalacji w trudnych warunkach (wilgoć, pył) należy zastosować odpowiednią obudowę.
• Jaki jest tryb pracy styku – normalnie zamknięty czy otwarty? Wyłącznik nadprądowy to urządzenie ochronne, które w stanie normalnym przewodzi prąd, a po wykryciu przeciążenia lub zwarcia rozłącza obwód. Nie jest to przełącznik ręczny – działa automatycznie, a po zadziałaniu należy go ręcznie załączyć (reset).
