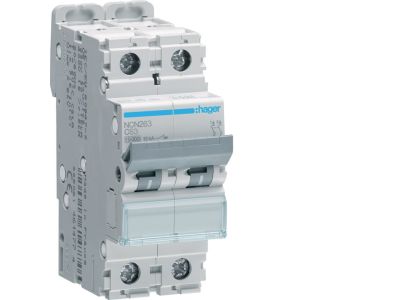

Wyłącznik nadprądowy 10kA 2P C 63A MCB | NCN263 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy NCN263 to dwubiegunowe (2P) zabezpieczenie nadprądowe o prądzie znamionowym 63 A, charakterystyce wyzwalania C i zdolności zwarciowej 10 kA. Przeznaczony do ochrony przewodów i kabli przed skutkami zwarć oraz przeciążeń w instalacjach elektrycznych. Dzięki parametrom odpowiednim do obwodów o znacznym obciążeniu, stanowi niezawodny element rozdzielnic w obiektach przemysłowych i komercyjnych.

• Prąd znamionowy 63 A: umożliwia bezpieczną pracę w obwodach o dużej mocy, bez ryzyka przegrzania przewodów.
• Zdolność zwarciowa 10 kA: gwarantuje skuteczne wyłączenie w przypadku zwarć o wysokiej energii, chroniąc kable i urządzenia przed uszkodzeniem.
• Charakterystyka wyzwalania C: zapewnia selektywność i odporność na krótkotrwałe prądy rozruchowe, idealna do odbiorników indukcyjnych, takich jak silniki i transformatory.
• Liczba biegunów 2P: umożliwia jednoczesne rozłączenie dwóch przewodów (fazy i neutralnego), co zwiększa bezpieczeństwo obsługi i izolację galwaniczną.
• Montaż na szynie TH35: standardowe mocowanie w rozdzielnicach, szybki i pewny montaż bez konieczności stosowania dodatkowych elementów.

Zgodność z Normami

Wyłącznik nadprądowy NCN263 został zaprojektowany i wyprodukowany zgodnie z wymaganiami obowiązujących norm europejskich w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej, co potwierdza oznaczenie CE. Urządzenie przeznaczone jest do stosowania w instalacjach niskiego napięcia.

Zastosowanie

NCN263 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przewodów przed zwarciami i przeciążeniami, szczególnie w obwodach o wysokim prądzie rozruchowym lub stałym obciążeniu.

• Ochrona obwodów gniazd wtykowych w instalacjach przemysłowych i komercyjnych o znacznym poborze mocy.
• Zabezpieczenie obwodów oświetleniowych z oprawami wyładowczymi lub LED o dużym prądzie rozruchowym.
• Ochrona zasilania silników elektrycznych, sprężarek, wentylatorów i innych odbiorników indukcyjnych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach budynków użyteczności publicznej oraz obiektów produkcyjnych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego NCN263 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN 35 mm). Przekrój przewodów należy dobrać do prądu znamionowego 63 A oraz warunków zwarciowych. Moment dokręcania zacisków powinien być zgodny z danymi producenta (zwykle 2,5–3,5 Nm). Po montażu sprawdzić poprawność działania i izolację.

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Wyłącznik NCN263 posiada charakterystykę C, co oznacza, że wyzwala prąd zwarciowy w zakresie 5–10 krotności prądu znamionowego. Jest to optymalne rozwiązanie do obwodów z odbiornikami o podwyższonym prądzie rozruchowym, np. silnikach, transformatorach.
• Czy mogę stosować ten wyłącznik w instalacjach fotowoltaicznych? Charakterystyka C bywa stosowana w obwodach PV, ale należy uwzględnić kierunek przepływu prądu oraz selektywność z wyłącznikami różnicowoprądowymi. Zalecamy konsultację z projektantem instalacji.
• Jaki jest stopień ochrony wyłącznika? Urządzenie przeznaczone jest do montażu w rozdzielnicach, które zapewniają ochronę przed dotykiem i pyłem. Typowo aparatura modułowa oferuje stopień ochrony IP20. Szczegółowe dane należy sprawdzić w karcie katalogowej producenta.
