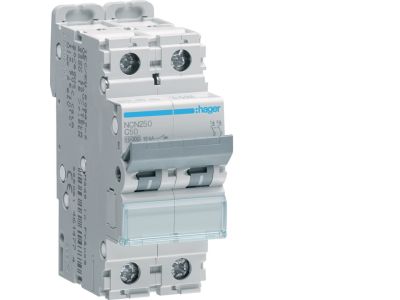

Wyłącznik nadprądowy 10kA 2P C 50A MCB | NCN250 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy NCN250 to dwubiegunowy (2P) wyłącznik o charakterystyce C i prądzie znamionowym 50 A, wyposażony w zdolność wyłączania 10 kA. Zapewnia niezawodną ochronę obwodów przed przeciążeniami i zwarciami w instalacjach elektrycznych, łącząc bezpieczeństwo z kompaktową budową modułową.

• Prąd znamionowy 50 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc przewody przed przegrzaniem.
• Charakterystyka C: Wyzwalanie w zakresie 5–10× I_n, optymalna dla obwodów z silnikami, transformatorami i innymi odbiornikami o wysokim prądzie rozruchowym.
• Zdolność wyłączania 10 kA: Gwarantuje bezpieczne przerwanie prądów zwarciowych w typowych instalacjach rozdzielczych, minimalizując ryzyko uszkodzenia sprzętu.
• Konstrukcja dwubiegunowa (2P): Jednoczesna ochrona obu biegunów obwodu, odpowiednia do zabezpieczania linii jednofazowych lub dwóch faz w układzie trójfazowym.
• Montaż na szynie DIN: Łatwy i szybki montaż w rozdzielnicach modułowych, zgodny ze standardem aparatury modułowej.

Zgodność z Normami

Wyłącznik nadprądowy NCN250 spełnia wymagania europejskich norm dotyczących wyłączników nadprądowych (IEC/EN). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami i zapewniający bezpieczeństwo użytkowania.

Zastosowanie

Wyłącznik NCN250 znajduje zastosowanie w ochronie obwodów końcowych oraz rozdzielnic w budynkach mieszkalnych, biurowych i przemysłowych.

• Ochrona obwodów oświetleniowych i gniazd wtykowych o dużym obciążeniu.
• Zabezpieczenie silników małej i średniej mocy, pomp, wentylatorów oraz sprężarek.
• Ochrona linii zasilających transformatory, zasilacze i inne odbiorniki indukcyjne.
• Stosowany w rozdzielnicach głównych i podrozdzielniach instalacji przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego NCN250 powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie DIN TH35. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Moment dokręcania zacisków należy dostosować do dokumentacji producenta. Przekrój przewodów dobrać zgodnie z obowiązującymi normami dla prądu 50 A (np. 10 mm² dla Cu). Niewłaściwy montaż lub użytkowanie może prowadzić do porażenia prądem lub pożaru.

FAQ

• Jaka jest zdolność wyłączania wyłącznika NCN250? Zdolność wyłączania wynosi 10 kA – wyłącznik bezpiecznie przerywa prądy zwarciowe do 10 000 A, co jest typowe dla instalacji o dużym prądzie zwarciowym.
• Do jakich obwodów zalecana jest charakterystyka C? Charakterystyka C jest zalecana do obwodów z odbiornikami o wysokim prądzie rozruchowym, np. silniki, transformatory, zasilacze impulsowe, ponieważ zapewnia selektywność i unika zbędnych wyłączeń.
• Czy wyłącznik NCN250 nadaje się do montażu w rozdzielnicy mieszkaniowej? Tak, jest to standardowy wyłącznik modułowy montowany na szynie DIN TH35, odpowiedni do rozdzielnic mieszkaniowych i przemysłowych. Wymaga montażu przez osobę z odpowiednimi uprawnieniami.
