Wyłącznik nadprądowy 10kA 2P C 40A MCB | NCN240 Hager

Opis i Kluczowe Cechy

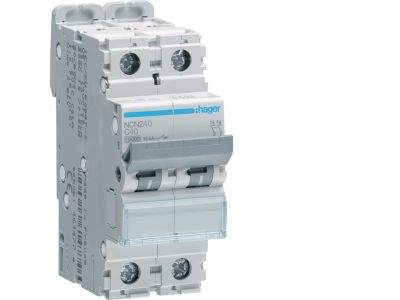

Wyłącznik nadprądowy MCB NCN240 to modułowe urządzenie ochronne z dwoma biegunami (2P), prądem znamionowym 40 A i charakterystyką C. Dzięki zdolności zwarciowej 10 kA zapewnia bezpieczne wyłączanie przy wysokich prądach zwarciowych, chroniąc instalację przed uszkodzeniem. Charakterystyka C (wyzwalanie przy 5–10-krotności prądu znamionowego) sprawia, że wyłącznik doskonale nadaje się do obwodów o standardowych obciążeniach, takich jak oświetlenie i gniazda wtyczkowe.

• Prąd znamionowy 40 A: odpowiedni do obwodów o średnim obciążeniu – umożliwia bezpieczną pracę grupy odbiorników bez ryzyka przeciążenia.
• Charakterystyka C: typowa dla obwodów ogólnego przeznaczenia – zapewnia selektywność i odporność na krótkotrwałe prądy rozruchowe.
• Zdolność zwarciowa 10 kA: wysoki poziom ochrony w instalacjach o znacznym potencjale zwarciowym – gwarantuje skuteczne wyłączenie nawet w trudnych warunkach.
• Dwa bieguny (2P): umożliwia jednoczesne odłączenie fazy i przewodu neutralnego, zwiększając bezpieczeństwo podczas prac serwisowych.
• Modułowa konstrukcja: montaż na szynę TH35 (DIN) – szybka i stabilna instalacja w rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikat CE. Zaprojektowany zgodnie z europejskimi standardami dla wyłączników nadprądowych, co gwarantuje niezawodność i bezpieczeństwo w codziennej eksploatacji.

Zastosowanie

Wyłącznik nadprądowy NCN240 znajduje zastosowanie w rozdzielnicach budynkowych i przemysłowych jako podstawowe zabezpieczenie obwodów odbiorczych.

• Ochrona obwodów gniazd wtyczkowych w instalacjach domowych i biurowych.
• Zabezpieczenie obwodów oświetleniowych o standardowym obciążeniu.
• Stosowanie w rozdzielnicach przemysłowych dla odbiorników o charakterystyce C (np. silniki małej mocy, transformatory).
• Jako zabezpieczenie główne w małych rozdzielnicach podrzędnych (podrozdzielnicach).

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Urządzenie montuje się na szynie TH35 (standard DIN) w rozdzielnicy. Momenty dokręcania śrub zacisków oraz przekrój podłączanych przewodów należy dobrać zgodnie z dokumentacją producenta i obowiązującymi normami (przekrój dostosowany do prądu 40 A).

FAQ

• Jaką charakterystykę wyzwalania ma ten wyłącznik? Charakterystyka C – wyzwala przy prądzie 5–10 krotności prądu znamionowego (40 A), co jest odpowiednie dla obwodów ogólnego przeznaczenia z umiarkowanymi prądami rozruchowymi.
• Czy wyłącznik nadaje się do ochrony przed porażeniem elektrycznym? Nie, wyłącznik nadprądowy chroni wyłącznie przed przeciążeniem i zwarciem. Aby zapewnić ochronę przeciwporażeniową, wymagany jest dodatkowy wyłącznik różnicowoprądowy (RCD) odpowiedni do danego obwodu.
• Jaka jest zdolność zwarciowa wyłącznika? Zdolność zwarciowa (Icn) wynosi 10 kA – oznacza to, że urządzenie bezpiecznie wyłączy prąd zwarciowy o wartości do 10 000 A bez uszkodzenia.
