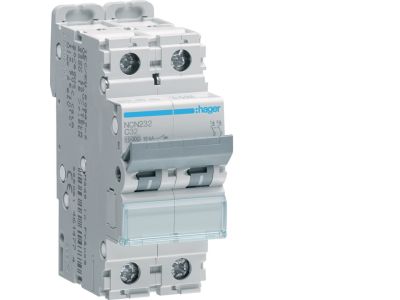

Wyłącznik nadprądowy 10kA 2P C 32A MCB | NCN232 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB NCN232 o dwóch biegunach (2P) i charakterystyce wyzwalania C zapewnia niezawodną ochronę instalacji elektrycznej przed przeciążeniem i zwarciem. Prąd znamionowy 32 A umożliwia bezpieczne zasilanie obwodów o znacznym obciążeniu, a zdolność zwarciowa 10 kA gwarantuje skuteczne przerwanie przepływu prądu w przypadku zwarcia, chroniąc przewody i odbiorniki.

• Prąd znamionowy 32 A: umożliwia zabezpieczenie obwodów o dużym zapotrzebowaniu mocy bez ryzyka przegrzania – idealny do zasilania grup gniazd czy urządzeń o stałym obciążeniu.
• Charakterystyka wyzwalania C: dopuszcza krótkotrwałe prądy rozruchowe (5–10 krotność prądu znamionowego), co czyni go odpowiednim do obwodów z silnikami, transformatorami, oświetleniem LED z zasilaczami impulsowymi.
• Zdolność zwarciowa 10 kA: wysoka skuteczność wyłączania prądów zwarciowych, zapewniająca bezpieczeństwo instalacji i osób oraz zgodność z wymaganiami nowoczesnych rozdzielnic.
• 2 bieguny (2P): rozłącza oba przewody fazowe (L1, L2) w układzie dwufazowym lub fazę i neutralny przewód ochronny w układzie jednofazowym – podnosi poziom ochrony i ułatwia lokalizację uszkodzenia.
• Montaż na szynie TH35 (DIN): standardowe mocowanie w rozdzielnicach modułowych, szybka instalacja i łatwa wymiana bez użycia narzędzi (z wyjątkiem wkrętaka do zacisków).

Zgodność z Normami

Wyłącznik nadprądowy NCN232 został zaprojektowany zgodnie z obowiązującymi wymaganiami norm europejskich oraz posiada certyfikat CE. Jakość wykonania i parametry bezpieczeństwa potwierdzone są przez producenta, co gwarantuje niezawodność w codziennej eksploatacji. (Szczegółowe numery norm znajdują się w karcie katalogowej produktu.)

Zastosowanie

Dzięki charakterystyce C i prądowi 32 A wyłącznik doskonale sprawdza się w obwodach, gdzie występują chwilowe prądy większe od nominalnego. Znajduje zastosowanie zarówno w instalacjach mieszkaniowych, jak i komercyjnych.

• Ochrona obwodów oświetleniowych z oprawami LED i źródłami wyładowczymi – radzi sobie z prądami rozruchowymi zasilaczy.
• Zabezpieczenie gniazd wtyczkowych w pomieszczeniach o podwyższonej mocy (kuchnie, warsztaty, serwerownie).
• Ochrona małych silników (wentylatory, pompy) i urządzeń z silnikami indukcyjnymi o prądzie rozruchowym do 5-10 In.
• Instalacje w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych oraz biurowych.

Wskazówki Montażowe

Montaż i demontaż wyłącznika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, zgodnie z obowiązującymi przepisami. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest odciążony.

• Osadź wyłącznik na szynie montażowej TH35 (DIN) – zatrzask samoczynnie zablokuje urządzenie.
• Przekrój przewodów dobierz do prądu znamionowego 32 A (zalecany minimalny przekrój dla Cu: 6 mm²).
• Dokręć zaciski śrubowe z momentem zgodnym z dokumentacją producenta (typowy zakres 1,5–2,5 Nm).
• Po zakończeniu montażu wykonaj próbę rozruchu pod nadzorem i sprawdź poprawność działania wyłącznika – test przyciskiem „T” (jeśli jest dostępny).

FAQ

• Jaka jest charakterystyka wyzwalania tego wyłącznika? Wyłącznik posiada charakterystykę C – wyzwalanie zwarciowe następuje przy prądzie od 5 do 10 krotności prądu znamionowego (In). Jest przeznaczony do obwodów, w których występują umiarkowane prądy rozruchowe.
• Jaki prąd znamionowy i zdolność zwarciową ma model NCN232? Prąd znamionowy wynosi 32 A, a zdolność zwarciowa 10 kA. Parametry te pozwalają na bezpieczne zabezpieczenie obwodów o dużym obciążeniu i wysokiej mocy zwarciowej w rozdzielnicach.
• Czy wyłącznik można stosować do ochrony silników? Tak, ale należy uwzględnić prąd rozruchowy silnika. Charakterystyka C dopuszcza chwilowe przeciążenia do 10 In, co jest odpowiednie dla większości silników indukcyjnych małej i średniej mocy. Dla silników o dużym rozruchu rozważ charakterystykę D.
