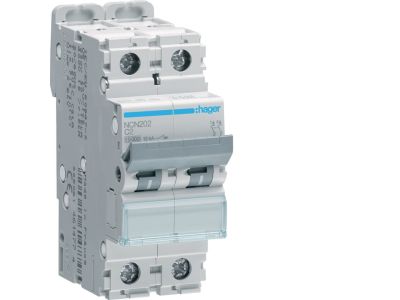

Wyłącznik nadprądowy 10kA 2P C 2A MCB | NCN202 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy NCN202 to dwubiegunowy (2P) aparat modułowy o prądzie znamionowym 2A i charakterystyce wyzwalania C. Dzięki zdolności zwarciowej 10kA zapewnia skuteczną ochronę przewodów i odbiorników przed skutkami zwarć i przeciążeń w instalacjach elektrycznych. Przeznaczony do montażu w rozdzielnicach modułowych.

• Prąd znamionowy 2A: Dedykowany do zabezpieczania obwodów o niewielkim obciążeniu, np. oświetlenia LED, sterowników czy czujników.
• Charakterystyka C: Szybkie wyzwalanie przy prądach zwarciowych, jednocześnie odporna na krótkotrwałe przeciążenia rozruchowe silników i transformatorów.
• Zdolność zwarciowa 10kA: Wysoki prąd zwarciowy, który wyłącznik jest w stanie bezpiecznie przerwać – zwiększa bezpieczeństwo instalacji.
• 2 bieguny: Jednoczesne rozłączanie obu przewodów fazowych (L1, L2) – pełna ochrona w układach jednofazowych z dwoma fazami.
• Mechanizm zatrzaskowy na szynę TH35: Szybki i pewny montaż w rozdzielnicy bez użycia narzędzi.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa dla wyłączników nadprądowych (MCB). Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej. Montaż i użytkowanie zgodnie z zaleceniami producenta gwarantuje niezawodną ochronę.

Zastosowanie

Wyłącznik nadprądowy NCN202 znajduje zastosowanie w rozdzielnicach mieszkaniowych, biurowych i lekkiego przemysłu. Idealnie nadaje się do zabezpieczania:

• Obwodów oświetleniowych – ochrona opraw LED, halogenów, świetlówek.
• Gniazd wtyczkowych w pomieszczeniach socjalnych i biurowych.
• Linii zasilających małe urządzenia – czujniki, styczniki, przekaźniki.
• Instalacji automatyki budynkowej – sterowniki, bramy, rolety.

Wskazówki Montażowe

Montaż wyłącznika może być wykonany wyłącznie przez osobę posiadającą uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w pozycji pionowej. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta. Po zamontowaniu sprawdzić poprawność działania poprzez próbne załączenie i wyłączenie.

FAQ

• Jaki jest prąd znamionowy wyłącznika NCN202? Prąd znamionowy wynosi 2A – przeznaczony do ochrony obwodów o niskim poborze prądu.
• Co oznacza charakterystyka C? Charakterystyka C oznacza, że wyłącznik wyzwala w zakresie 5–10 razy prądu znamionowego. Jest stosowana do zabezpieczania obwodów z silnikami, transformatorami oraz odbiornikami o charakterze indukcyjnym.
• Jaka jest zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa (Icn) wynosi 10kA – pozwala na bezpieczne przerwanie prądu zwarciowego o wartości do 10 000 A.
