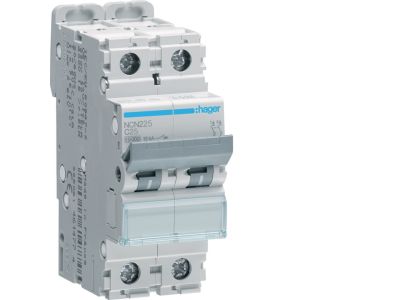

Wyłącznik nadprądowy 10kA 2P C 25A MCB | NCN225 Hager

Opis i Kluczowe Cechy

Wyłącznik nadprądowy MCB (Miniature Circuit Breaker) o symbolu NCN225 to dwubiegunowy wyłącznik o prądzie znamionowym 25 A i charakterystyce wyzwalania C. Znamionowa zdolność zwarciowa 10 kA gwarantuje skuteczne wyłączenie zwarć o dużym prądzie, chroniąc przewody i odbiorniki przed uszkodzeniem. Kompaktowa konstrukcja modułowa ułatwia montaż w rozdzielnicach na szynie TH35.

• Prąd znamionowy 25 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, takich jak linie gniazd wtyczkowych czy obwody silnikowe o umiarkowanej mocy.
• Charakterystyka wyzwalania C: Wyzwala przy prądzie 5–10 krotności In, co zapewnia selektywność przy rozruchu odbiorników o podwyższonym prądzie załączenia (np. silniki, transformatory).
• Znamionowa zdolność zwarciowa 10 kA: Gwarantuje niezawodne wyłączenie zwarć o wysokim prądzie, zwiększając bezpieczeństwo instalacji i minimalizując ryzyko pożaru.
• Konstrukcja 2-biegunowa: Umożliwia jednoczesne odłączanie obu przewodów fazowych w układzie jednofazowym (L+N) lub dwóch faz w sieci trójfazowej, zapewniając pełną ochronę.
• Kompatybilność z akcesoriami modułowymi: Możliwość rozszerzenia o styki pomocnicze, wyzwalacze wzrostowe lub napięciowe (zgodnie z ofertą producenta) w celu budowy zaawansowanych układów sterowania.

Zgodność z Normami

Wyłącznik nadprądowy NCN225 został zaprojektowany zgodnie z europejskimi standardami branżowymi oraz posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i kompatybilności. Produkt odpowiada wymaganiom norm serii IEC/EN 60898 (brak konkretnych numerów w dostarczonych danych).

Zastosowanie

Wyłącznik nadprądowy NCN225 znajduje zastosowanie w instalacjach elektrycznych niskiego napięcia, zarówno w budynkach mieszkalnych, jak i przemysłowych. Charakterystyka C oraz wysoka zdolność zwarciowa czynią go uniwersalnym elementem ochrony obwodów o zróżnicowanym charakterze obciążenia.

• Ochrona obwodów gniazd wtyczkowych oraz linii oświetleniowych w rozdzielnicach mieszkaniowych i biurowych, gdzie prąd znamionowy 25 A i charakterystyka C zapewniają odpowiednią selektywność.
• Zabezpieczenie obwodów silników małej i średniej mocy (pompy, wentylatory, kompresory) przed przeciążeniem oraz zwarciem – charakterystyka C dopuszcza krótkotrwałe prądy rozruchowe.
• Stosowanie w rozdzielnicach przemysłowych jako ochrona linii zasilających odbiorniki o podwyższonym prądzie załączenia, np. transformatory sterownicze, zasilacze impulsowe.
• Element zabezpieczający w instalacjach tymczasowych (place budowy, imprezy plenerowe) dzięki kompaktowej budowie i łatwemu montażowi na szynie DIN.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego NCN225 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP – nieprzestrzeganie tego wymogu stwarza zagrożenie porażenia prądem i pożaru. Urządzenie przeznaczone jest do instalacji na szynie montażowej TH35 (DIN) w rozdzielnicy elektrycznej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że jest ono wyłączone. Dokręcaj zaciski śrubowe momentem podanym w dokumentacji producenta (typowy zakres 2–3 Nm). Przekrój przewodów dobieraj zgodnie z prądem znamionowym 25 A oraz warunkami środowiskowymi instalacji – zwykle 2,5–4 mm² dla miedzi. Zachowaj odpowiednią odległość od innych urządzeń modułowych, aby zapewnić swobodny przepływ ciepła.

FAQ

• Jaka jest zdolność zwarciowa wyłącznika NCN225? Znamionowa zdolność zwarciowa wynosi 10 kA, co oznacza, że wyłącznik jest w stanie bezpiecznie wyłączyć zwarcie o prądzie do 10 000 A, chroniąc instalację przed uszkodzeniem.
• Czy ten wyłącznik nadaje się do ochrony silników elektrycznych? Tak, charakterystyka wyzwalania C (wyłączenie przy 5–10 krotności prądu znamionowego) jest dostosowana do rozruchów silników o podwyższonym prądzie załączenia. W razie wątpliwości co do doboru należy skonsultować się z projektantem instalacji.
• Jaki stopień ochrony (IP) ma wyłącznik NCN225? W dostarczonych danych nie określono konkretnego stopnia IP. Standardowa aparatura modułowa montowana w rozdzielnicy elektrycznej posiada stopień ochrony IP20 (ochrona przed ciałami stałymi o średnicy ≥12,5 mm). Po zamontowaniu w obudowie rozdzielnicy stopień ochrony całego zestawu może być wyższy (np. IP40/IP54) – należy uwzględnić parametry obudowy.
