Wyłącznik nadprądowy 10kA 2P C 20A MCB | NCN220 Hager

Opis i Kluczowe Cechy

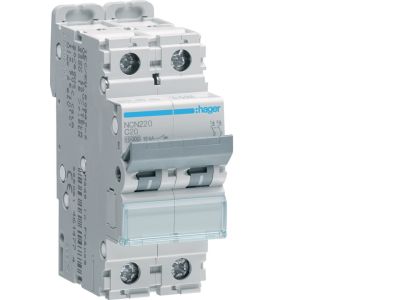

Wyłącznik nadprądowy (MCB) NCN220 to dwubiegunowe zabezpieczenie o prądzie znamionowym 20 A i zdolności zwarciowej 10 kA. Dzięki charakterystyce C urządzenie skutecznie chroni obwody przed przeciążeniem i zwarciem, szczególnie w instalacjach z odbiornikami o podwyższonym prądzie rozruchowym. Standardowa szerokość 2 modułów (36 mm) ułatwia montaż w rozdzielnicach na szynie TH35.

• Prąd znamionowy 20 A: Zapewnia bezpieczną pracę w obwodach o obciążeniu do 20 A, zapobiegając przegrzaniu przewodów i styków.
• Zdolność zwarciowa 10 kA: Gwarantuje skuteczne wyłączenie prądu zwarciowego do 10 kA, chroniąc instalację i urządzenia przed skutkami awarii.
• Charakterystyka C: Opóźnione wyzwalanie – odpowiednia do obwodów z silnikami, transformatorami lub innymi urządzeniami generującymi krótkotrwałe prądy rozruchowe.
• 2 bieguny (2P): Umożliwia jednoczesne odłączenie przewodu fazowego i neutralnego, co zwiększa bezpieczeństwo w obwodach jednofazowych.
• Montaż na szynie TH35 (DIN): Szybki i pewny montaż w standardowych rozdzielnicach modułowych – zgodny z branżową praktyką.

Zgodność z Normami

Wyłącznik nadprądowy NCN220 spełnia wymagania europejskich norm dotyczących aparatury modułowej. Posiada certyfikat CE, potwierdzający zgodność z podstawowymi wymogami bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt został zaprojektowany zgodnie z duchem norm serii IEC/EN dla wyłączników nadprądowych, jednak szczegółowe numery norm nie zostały wskazane w danych producenta.

Zastosowanie

NCN220 znajduje zastosowanie w szerokim zakresie instalacji elektrycznych – od domowych po lekkie przemysłowe. Sprawdza się wszędzie tam, gdzie wymagana jest niezawodna ochrona przed przeciążeniem i zwarciem w obwodach jednofazowych.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii zasilających urządzenia przemysłowe o podwyższonym prądzie rozruchowym (silniki, sprężarki, pompy).
• Stosowanie w rozdzielnicach pomocniczych, sterowniczych oraz w instalacjach tymczasowych.
• Jako element zabezpieczenia obwodów automatyki budynkowej w systemach Smart Home.

Wskazówki Montażowe

Montaż wyłącznika nadprądowego NCN220 powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami, biorąc pod uwagę prąd znamionowy 20 A. Moment dokręcania zacisków – według dokumentacji producenta (brak danych w źródle). Po zamontowaniu sprawdź pewność osadzenia na szynie oraz poprawność podłączenia przewodów.

FAQ

• Jaka jest charakterystyka wyzwalania wyłącznika NCN220? Charakterystyka C – oznacza, że wyłącznik wytrzymuje krótkotrwałe przeciążenia (np. prąd rozruchowy silnika) i wyzwala przy prądzie zwarciowym od 5 do 10 krotności prądu znamionowego.
• Jaka jest zdolność zwarciowa tego wyłącznika? Zdolność zwarciowa wynosi 10 kA – wyłącznik bezpiecznie przerwie prąd zwarciowy o wartości do 10 000 A.
• Czy wyłącznik nadaje się do montażu na szynie DIN? Tak, NCN220 jest przystosowany do montażu na szynie TH35 (35 mm) zgodnie ze standardem DIN, co umożliwia szybką instalację w rozdzielnicach modułowych.
